UPS電源廠家詳解電力專用UPS電源工作原理及應用

來源：存能電氣  日期：2019-09-27 14:11  瀏覽量：次

　　UPS電源廠家詳解電力專用UPS電源工作原理及應用。不間斷電源UPS在電力系統中的應用已越來越廣，隨著電力通訊、無人值守變電站、微機監控等電力自動化設備的普及和應用，電力系統對不間斷電源提出了更高的要求。本文UPS電源廠家詳解電力專用UPS電源工作原理及應用。

　　UPS電源廠家詳解電力專用UPS電源工作原理

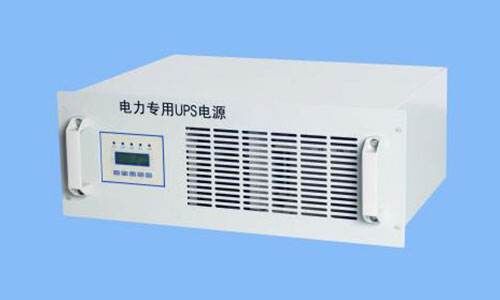

　　電力專用UPS電源是專為發電廠、變電站等電力行業設計，將自備直流屏的220V、110V直流電逆變成AC220V/380V50Hz純正弦波輸出，供DCS、監控系統、自動化儀表，調度通信系統、微機系統等需要交流電的核心設備使用的UPS電源。

　　電力UPS的工作原理和輸出特性與傳統的UPS完全相同，但是，由于它連接直流操作電源系統，因此其直流輸入特性必須滿足電力系統的專用要求。

　　在電力系統中，DCS，監控系統、自動化儀表，調度通信系統、微機系統等核心設備對供電質量及可靠性要求非常高，需要專用UPS供電，這些負載絕大多數為單相負載。市電正常時，交流電經過隔離、整流濾波后通過逆變器提供穩定的交流電源給負載供電；若交流電輸入異?；驍嚯姇r(shí)，則由直流屏經逆止二極管供出直流電，逆變后輸出給負載使用。當直流屏欠壓或斷電時，靜態開并切換到交流旁路供電。

　　在UPS電力系統中，無論是發電廠還是變電站，絕大多數廠均已配備有直流屏或蓄電池組。直流屏的直線母線電壓為220VDC和110VDC?兩種，主要為合閘裝置、繼電保護、事故照明等提供備用直流。電力專用UPS不間斷電源，就是利用原有直流屏作為逆變器在市電斷電后的直流電，再經過逆變后提供不間斷電力。

　　交流市電經過整流器整流后給逆變器供電，直流屏的電力經過防反二極管并接在輸入端。市電正常時，電流經過整流器、逆變器給負載供電；一旦市電斷電，將由直流屏、逆變器給負載供電。

　　電力專用UPS電源的應用

　　電力專用UPS電源廣泛應用在電力行業、石油化工、工業制造、船舶、軌道交通、通信機房、冶金、核電、醫療、隧道照明及監控中心等領域。

　　在電力系統中，無論是發電廠還是變電站，采用電力專用UPS電源比常規UPS電源有更多的優勢，可避免需電池組的重復投資，提高供電可靠性，降低運行成本等。

　　電力專用UPS是根據電力系統的特點“量體裁衣”，并有多種電路結構，甚至可帶動如交流潤滑油泵、風機、水泵、電磁線圈等各種感性負載。

　　總結：采用電力專用UPS電源，將使電源系統的可靠性大大提高。由于電力專用UPS實際上已分成直流屏和逆變器兩大部分，因此，日常的維護工作就變得非常簡單。電力專用UPS，可優化系統配置，降低系統成本，并體現全方位的服務。
