鋰電池充放電保護電路,鋰電池保護板原理

來源：存能電氣  日期：2019-09-02 13:05  瀏覽量：次

　　鋰電池充放電保護電路，鋰電池保護板原理。鋰電池充電電路和放電保護電路設計十分重要，鋰離子電池在使用中嚴禁過充電、過放電和短路，否則將會引起電池壽命縮短或起火。平常我們需要注意鋰電池的充電電壓,充電電流，然后選取合適的充電芯片。

　　鋰電池充放電保護電路

　　鋰離子電池保護電路包括過度充電保護、過電流/短路保護和過放電保護,要求過充電保護高精度、保護IC功耗低、高耐壓以及零伏可充電等特性。

　　鋰電池的保護功能通常由保護電路板和PTC協同完成，保護板由電子元件組成，在－40℃～＋85℃的環境下時刻準確地監視電芯的電壓和充放電回路的電流，并及時控制電流回路的通斷；PTC的主要作用是在高溫環境下進行保護，防止電池發生燃燒、爆炸等惡性事故。

　　鋰電池是可充電電池，一般的鋰電池充滿電是4.2V也有其它電壓的電池。

　　1.鋰電池的充電

　　單節鋰電池的最高充電終止電壓為4.2V，不能過充，否則會因正極的鋰離子丟失太多而使電池報廢。對鋰電池充電時，應采用專用的恒流、恒壓充電器，先恒流充電至鋰電池兩端電壓為4.2V后，轉入恒壓充電模式；當恒壓充電電流降至100mA時，應停止充電。

　　充電電流（mA）可為0.1～1.5倍電池容量，例如：1350mAh的鋰電池，其充電電流可控制在135mA～2025mA之間。常規充電電流可選擇在0.5倍電池容量左右，充電時間約為2～3小時。

　　2.鋰電池的放電

　　由于鋰電池的內部結構原因，放電時鋰離子不能全部移向正極，必須保留一部分鋰離子在負極，以保證在下次充電時鋰離子能夠暢通地嵌入通道。否則，電池壽命會縮短。為了保證石墨層中放電后留有部分鋰離子，就要嚴格限制放電終止最低電壓，也就是說鋰電池不能過放電。

　　單節鋰電池的放電終止電壓通常為3.0V，最低不能低于2.5V。電池放電時間長短與電池容量、放電電流大小有關。

　　鋰電池電路設計的注意問題

　　●鋰電池過充，過放電都會影響電池的壽命。

　　●注意鋰電池的充電電壓，充電電流。然后選取合適的充電芯片。

　　●注意要防止鋰電池的過充，過放，短路保護等問題。

　　●設計過后要經過大量的測試。

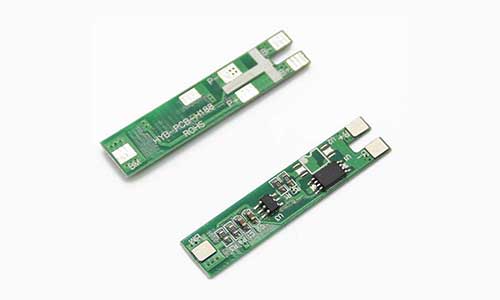

　　鋰電池保護板原理

　　鋰電池之所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池總會跟著一塊精致的保護板和一片電流保險器出現。

　　鋰電池的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。

　　鋰電池保護板的作用是保護電池不過放、不過充、不過流，還有就是輸出短路保護。鋰電池保護板有過充保護、放電保護、過流保護、短路保護，集成方案的保護板還有掉線保護，此外還可以選配均衡、溫控和軟開關功能。
