UPS不間斷電源系統中電流傳感器的應用

來源：存能電氣  日期：2019-09-02 11:21  瀏覽量：次

　　UPS不間斷電源系統中電流傳感器的應用。UPS電源是保障供電穩定和連續性的重要設備，電流傳感器不能適應大功率變流技術的發展，應運而產生的新一代電流電壓傳感器，以及電流電壓傳感器與真有效枝AC/DC轉換器組合成為一體化的變送器，已成為人們熟知最佳檢測模塊，另外，電子電力裝置向高頻化，模塊化，組件化，智能化發展。

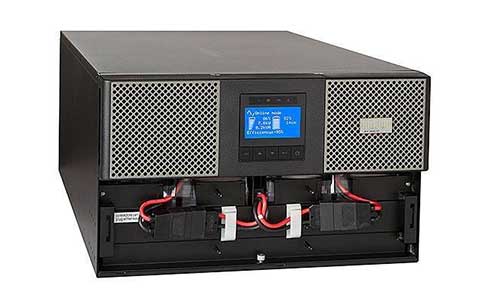

　　UPS不間斷電源系統中電流傳感器的應用

　　霍爾電流傳感器應用很廣泛，主要是有以下幾個重要特點：1.反應快,小于1uS，2.精度高3.低溫漂，4.線性度好

　　1.非接觸檢測，在進口設備的再改造中，以及老舊設備的技術改造中，顯示出非接觸測量的優越性，原有設備的電氣接線不用絲毫改動就可以測得電流的數值。

　　2.使用分流器的弊端是不能電隔離，且還有插入損耗，電流越大，損耗越大，體積也越大，人們還發現分流器在檢測高頻大電流時帶有不可避免的電感性，不能真實傳遞被測電流波形，更不能真實傳遞非正弦波型，電流傳感器完全消除了分流器以上的種種弊端，且精度和輸出電壓值可以和分流器做的一樣，如精度0.5，1.0級，輸出電壓50，75mV和100mV均可。

　　3.使用非常方便，取一只LT100-C型電流傳感器，在M端與電源零端串入一只100mA的模擬表頭或數字萬用表，接上工作電源，將傳感器套在電線回路上，即可準確顯示主回路0~100A電流值。

　　4.傳統的電流電壓互感器，雖然工作電流電壓等級多，在規定的正弦電流傳感器工作頻率下有較高的精度，但它能適合的頻帶非常窄，且不能傳遞直流，此外，工作時存在激磁電流，所以這是電感性器件，使它在響應時間上只能做到數十毫秒電流傳感器。

　　UPS不間斷電源保證任何情況下的正常供電，是很多行業電子設備安全工作的重要基礎。為此，除產業電網正常供電外，還需配備UPS不間斷電源供電系統。

　　霍爾電流傳感器1發出信號并進行反饋，以控制晶閘管的觸發角，電流傳感器2發出的信號控制逆變器，傳感器3控制浮充電源。用霍爾電流傳感器進行控制，保證逆變電源正常工作。由于其響應速度快，特別適用于計算機中的UPS不間斷電源。

　　越來越多的場合需要用電的絕對安全，比如半導體芯片制造行業，化工過程控制，信息指揮中心等，這些場合也會越來越多的選擇高可靠性的UPS做為后備電源。PAS閉環電流傳感器以優異的性能，比如低溫漂，反應速度快，線性度高，高精確度等特點被越來越多的UPS電源廠家所使用，成為和IGBT一樣的電力電子系統的核心產品。

　　UPS電源具有電流傳感器,用于控制與AC源電壓串聯放置的UPS主電源電路的操作,以便測量由連接到UPS主電源電路的每個組件使用的凈電流。由控制電路接收的、來自電流傳感器的反饋用于UPS實現一致的功率因數操作。
