在線式UPS電源工作原理,在線式UPS維修技巧

來源：存能電氣  日期：2019-05-09 11:34  瀏覽量：次

　　在線式UPS電源工作原理，在線式UPS維修技巧。關于UPS的工作原理和維修技巧對于使用UPS的用戶來說，是必要了解的。下面存能小編來介紹一下在線式UPS電源工作原理以及維修技巧。

　　什么是在線式UPS電源?

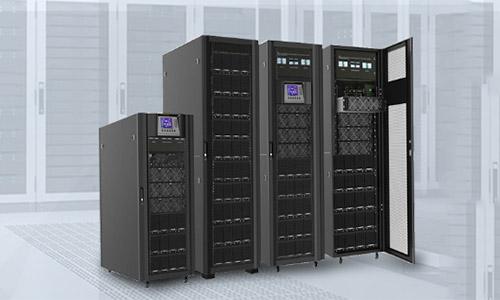

　　在線式UPS式是高效UPS的一種，能夠提供持續、穩定、不間斷的電源供應的重要外部設備。結構較復雜，但性能完善，不論是由市電還是由蓄電池供電，其輸出功率總是由逆變器提供。市電中斷或送電時，無任何轉換時間。由于需要較大的投資，通常應用在關鍵設備與網絡中心等對電力要求苛刻的環境中。

　　在線式UPS電源工作原理

　　電網供電正常時：

　　在線式UPS在電網輸入的電壓一路經過噪聲濾波器去除電網中的高頻干擾，以得到純凈的交流電，進入整流器進行整流和濾波，并將交流電轉換為平滑直流電，然后分為兩路，一路進入充電器對蓄電池充電，另一路供給逆變器，而逆變器又將直流電轉換成220V，50Hz的交流電供負載使用。

　　發生市電中斷時:

　　交流電的輸入被切斷，整流器不再工作，此時蓄電池放電把能量輸送到逆變器，再由逆變器把直流電變成交流電，供負載使用。因此，對負載來說，盡管市電已不復存在，但此時負載并未因市電中斷而停運，仍可以正常運行。

　　逆變器出現故障，市電正常供電狀態下:

　　靜態開關動作轉向由市電直接供電。如果靜態開關的轉換是由于逆變器故障引起，UPS會發出報警信號;如果是由于過載引起，當過載消失后，靜態開關重新切換回到逆變器輸出端。

　　充電電路：

　　在線式UPS電源中一般采用分級充電電路，即在充電初期采用恒流充電，當蓄電池端電壓達到其浮充電壓后，再采用恒壓充電。在線式UPS不可使用恒壓充電電路，雖然恒壓充電電路簡單、成本低廉，但這種充電電路使蓄電池組初期充電電流較大，影響蓄電池的壽命。

　　在線式UPS維修技巧

　　1.正常情況下，主機的維護工作很少，主要是防塵和定期除塵。因?yàn)闄C(jī)內的風機會將灰塵帶入機內沉積、當遇空氣潮濕時會引起主機控制紊亂造成主機工作失常，并發生不準確告警，大量灰塵也會造成器件散熱不好。一般每季度應徹底清潔一次。

　　2.檢測電池兩端電壓、溫度:

　　連接處有無松動，腐蝕現象、檢測連接條壓降;電池外觀是否完好，有無殼變形和滲漏;極柱、安全閥周圍是否有酸霧逸出;主機設備是否正常。

　　3.對主機出現擊穿，斷保險或燒毀器件的故障，一定要查明原因并排除故障后才能重新啟動。

　　4.UPS電源不能進行市電向逆變供電轉換，說明市電向逆變供電轉換部分出現故障，要重點檢測蓄電池電壓是否過低，蓄電池保險絲是否完好;若蓄電池部分正常，檢查蓄電池電壓檢測電路是否正常;若蓄電池電壓檢測電路正常，再檢查市電向逆變供電轉換控制輸出是否正常。

　　5.當蓄電池電壓偏低，但開機充電十多小時，蓄電池電壓仍充不上去，這種現象判斷為蓄電池或充電電路故障，可按檢查充電電路輸入輸出電壓是否正常;若充電電路輸入正常，輸出不正常，斷開蓄電池，再測，若仍不正常則為充電電路故障;若斷開蓄電池后充電電路輸入、輸出均正常，則說明蓄電池已因長期未充電、過放或已到壽命期等原因而損壞。對壽命已過期的電池組要及時更換，以免影響到主機。

　　6.核對性放電：不是首先追求放出容量的百分之多少，而是要關注發現和處理落后電池，經對落后電池處理后再作核對性放電實驗。這樣可防止事故，以免放電中落后電池惡化為反極電池。

　　7.當UPS電池系統出現故障時，應先查明原因，分清是負載還是UPS電源系統、是主機還是電池組。雖說UPS主機有故障自檢功能，但它對面而不對點，對更換配件很方便，但要維修故障點，仍需做大量的分析、檢測工作。另外如自檢部分發生故障，顯示的故障內容則可能有誤。

　　8.在市電供電正常時開啟UPS，逆變器工作指示燈閃爍，蜂鳴器發出間斷叫聲，UPS只能工作在逆變狀態，不能轉換到市電工作狀態。不能進行逆變供電向市電供電轉換，說明逆變供電向市電供電轉換部分出現了故障，要重點檢測市電輸入保險絲是否損壞，若市電輸入保險絲完好，檢查市電整流濾波電路輸出是否正常;若市電整流濾波電路輸出正常，檢查市電檢測電路是否正常;若市電檢測電路正常，再檢查逆變供電向市電供電轉換控制輸出是否正常。

　　9.當電池組中發現電壓反極、壓降大、壓差大和酸霧泄漏現象的電池時，應及時采用相應的方法恢復和修復，對不能恢復和修復的要更換，但不能把不同容量、不同性能、不同廠家的電池聯在一起，否則可能會對整組電池帶來不利影響。

　　了解在線式UPS電源工作原理和在線式UPS的維修技巧，更好的延長使用壽命，節約成本。文章就到這里了，希望可以幫到你。
