鋰電池UPS電源工作原理和應用范圍介紹

來源：存能電氣  日期：2019-02-21 10:34  瀏覽量：次

　　鋰電池UPS電源工作原理和應用范圍介紹。鋰電池UPS電源是保障供電穩定和連續性的重要設備，并具有穩壓、穩頻、凈化的特點常常應用在一些負荷等級要求較高的場合，比如通訊系統、計算機系統、監控系統、醫院等場所。本文存能電氣簡單介紹鋰電池UPS的組成及工作原理和應用。

　　鋰電池UPS電源工作原理：

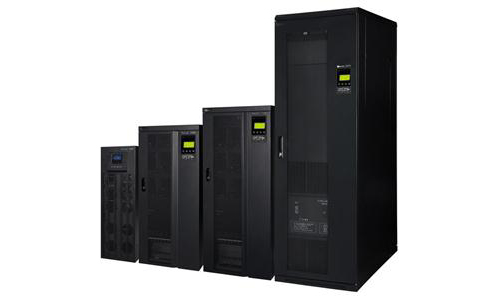

　　鋰電池UPS一般由整流器、鋰電池、逆變器、靜態開關和控制系統組成。通常采用的是在線式UPS電源。它首先將市電輸入的交流電源變成穩壓直流電源，供給鋰電池和逆變器，再經逆變器重新被變成穩定的、純潔的、高質量的交流電源。它可完全消除在輸入電源中可能出現的任何電源問題。

　　當鋰電池UPS電源系統本身出現故障時有自動旁路功能，當需要檢修時可采用手動旁路，使檢修、供電互不影響。

　?、盇C-DC變換：將電網來的交流電經自耦變壓器降壓、全波整流、濾波變?yōu)橹绷麟妷海┙o逆變電路。AC-DC輸入有軟啟動電路，可避免開機時對電網的沖擊。

　?、睤C-AC逆變電路：采用大功率IGBT模塊全橋逆變電路，具有很大的功率富余量，在輸出動態范圍內輸出阻抗特別小，具有快速響應特性。由于采用高頻調制限流技術，及快速短路保護技術，使逆變器無論是供電電壓瞬變還是負載沖擊或短路，均可安全可靠地工作。

　?、晨刂乞?qū)動：控制驅動是完成整機功能控制的核心，它除了提供檢測、保護、同步以及各種開關和顯示驅動信號外，還完成SPWM正弦脈寬調制的控制，由于采用靜態和動態雙重電壓反饋。極大地改善了逆變器的動態特性和穩定性。

　　鋰電池UPS電源應用范圍：

　　①銀行系統

　　銀行用的UPS電源要求一般非常高，選用的UPS質量要非?？煽浚骄鶡o故障時間要非常高，同時要有遠程運行監控接口，可由運行值班人員或UPS維護人員實施遠程監控。鋰電池UPS電源是一種新型方案。銀行系統是鋰電池UPS的最大用戶，銀行系統幾乎占了整個UPS電源銷量的40%，未來銀行系統采用UPS鋰電池儲能將是一種發展趨勢。

　?、卺t(yī)療設備

　　在醫療設備方面，可供選擇的鋰電池UPS類型有機架式UPS等。因為醫院使用的各種醫療設備較多，而且功率一般都比較大，導致醫院的用電頻率波動較大，用電環境惡劣。再加上醫院是救命的地方，必須保障醫療設備時刻可用，才不會因此耽誤患者的急救時間，畢竟UPS設備有價而生命無價。

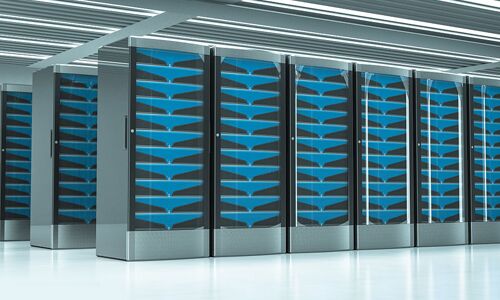

　　③數據中心

　　目前對于數據中心行業來說，能否最大限度地利用現有空間，最大限度減少運營費用，特別是UPS電源冷卻能耗，電池維修和電池更換服務費用尤為重要。而鋰電池UPS因為其優良的性能成為解決這些問題的關鍵。由于鋰電池也更輕巧，因此減少了模塊化數據中心的總重量，使其運輸?shù)桨惭b地點變得更加容易且成本更低。

　　鋰電池UPS電源供配電系統的標準化、模塊化設計將普遍被采用，以降低MTTR(平均修復時間)、提高可用性、擴展性、設備安裝施工質量，并可降低生產和銷售成本。

　?、芄I(yè)設備

　　現如今,工業領域生產、運營、管理等各個環節得到了廣泛而深入的應用,同時各種高端、精密設備也隨之大量增加，傳統的UPS電源往往只是具備適應工業自然環境的UPS電源產品,而不是適應工業電氣環境、感性動力負載特性。所以鋰電池UPS電源在工業設備上得到了很好的應用。

　　工業級鋰電池UPS電源要具有超強的環境適應能力，以綜合的高性能表現來應對惡劣環境的考驗。在任何負載和市電輸入的情況下都能夠向負載提供優質電能的特質，徹底消除電網瞬間中斷對工業設備系統的影響，有效避免電網中的高頻，防止電網過壓對負載的危害，保證關鍵工業流程及控制的可靠運行。

　　鋰電池UPS電源系統使用注意事項：

　　●環境要求，室內清潔，少塵，否則灰塵加上潮濕會引起主機工作紊亂。

　　●鋰電池UPS主機中設置的參數在使用中不能隨意改變。特別是對電池組的參數，會直接影響其使用壽命。

　　●在無外電靠UPS電源系統自行供電時，應避免帶負載啟動UPS電源，應先關斷各負載，等UPS電源系統起動后再開啟負載。

　　●不論是在浮充工作狀態還是在充電、放電檢修測試狀態，都要保證電壓、電流符合規定要求。

　　再好的鋰電池UPS電源設備也有壽命，也會出現各類故障，但維護工作做的好可以延長壽命，減少故障的發生，這和人的壽命長短、生老病死是一樣的道理。不要因為高智能、免維護而忽略了本應進行的維護工作，預防在任何時候都是安全運行的重要保障。

　　以上就是鋰電池UPS電源工作原理和應用范圍介紹，你們了解了嗎？存能電氣是行業領先的鋰電池UPS電源提供商,親們有需要用到鋰電池UPS的都可以來電咨詢我們哦!電話：0731-85782180
