鋰電池串聯并聯方法和注意事項詳解

來源：存能電氣  日期：2019-02-21 10:13  瀏覽量：次

　　鋰電池串聯并聯方法和注意事項詳解。鋰電池并聯可以提高總電流，串聯可以提升總電壓。把鋰電池串聯和并聯起來使用，這聽起來好象很簡單，但是前提是方法得用對，還有一些需要注意的事項，才能可以避免不必要的問題。因此，存能電氣小編就來和大家說說鋰電池串并聯的方法和注意事項，都看好了哦！

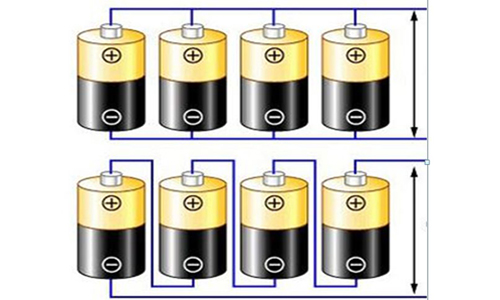

　　鋰電池串聯：

　　是指鋰電池首尾相聯。即第一節電池的正極接第二節電池的負極，第二節電池的正極接第三節電池的負極依次類推。串聯電壓等于電池電壓之和，電流等于流過每個電池的電流，鋰電池組當中的一節損壞會造成整個電池組不能使用或是電壓降低。

　　鋰電池并聯：

　　是指鋰電池首首相聯、尾尾相聯。即所有電池的正極相聯接，所有電池的負極相聯接。并聯電壓等于單個電池電壓，電流等于電池電流之和。并聯可以提高總電流。

　　鋰電池組組合需要這兩種組合方式來組合以實現所需要的電壓和容量，電池之間一般都是通過鎳片連接，這個需要專用設備將鎳片與電芯焊接起來，這種方式是比較牢固而且安全。然后在接相應的保護再進行輸出。

　　鋰電池串聯并聯的方法：

　　鋰電池串聯的方法:后一個鋰電池的正極與前一個鋰電池的負極連接起來,最后只剩下第一個鋰電池的正極和末尾鋰電池的負極。

　　鋰電池并聯的方法：后一個鋰電池的正極與前一個鋰電池的正極連接起來，后一個鋰電池的負極與前一個鋰電池的負極連接起來。

　　在鋰電池組中是把多個鋰電池串聯起來，得到所需要的工作電壓。如果所需要的是更高的容量和更大的電流，那就應該把動力型鋰電池先把它們并聯起來。使用串聯和并聯這兩種方法結合起來就可以達到高電壓高容量標準。比如一個36V10AH電動車的電池是把50節2000MAH的3.6V鋰離子電池并聯起來這樣容量就可以達到10AH；然后再把10組并聯的電池串聯在一起；串聯起來后電池的電壓就可以達到36V以上。

　　鋰電池串聯并聯注意事項：

　　鋰電池并聯后，一般會有下面兩種情況出現：

　　1、內阻小的電池會向內阻大的電池放電，通常新電瓶或容量高的電瓶的內阻相對來說小一些。

　　2、放電時，內阻小的電瓶會先放電，一段時間后兩組電瓶才能一起出力。

　　所以，兩組鉛酸電瓶如果內阻相差不大，完全可以直接并聯，無須增加任何電子器件，但是注意充電，沒有合適的充電器，可以分開充電。內阻相差較大的兩組鋰電池并聯時，對于內阻小的電池不利，建議分開放電，不要直接并聯為宜。

　　兩組鋰電并聯時，也要注意內阻方面的情況?？傊瑑山M電瓶并聯如果內阻相差不大，可以直接并聯，內阻相差較大，分開放電為宜。或先用內阻小的一組電瓶，一段時后，等兩組電瓶相差不大時，再直接并聯。

　　3、不要將不同品牌鋰電池，不同容量或新舊鋰電池混在一起使用，選擇性能一致的電池。當電池的電量不足時，更換所有的電池。鋰電池串聯使用時，要用同一種類型的電池。要注意電池的極性，如果有一節電池的極性裝反了，就會減少整串電池的電壓，而不是增加電壓。

　　4、一般鋰電池串并聯使用需要進行鋰電池芯配對，配對的標準：鋰電池芯電壓差≤10mV，鋰電池芯內阻差≤5mΩ，鋰電池芯容量差≤20mA。

　　5、串聯是為了提高電壓，并聯是為了增加輸出電流。除了根據負載要求串并鋰電池外，還要考慮負載均衡，保證電池放電的一致性。

　　鋰電池并聯和串聯的區別主要就是在電壓和容量上有差別，無論是串聯還是并聯，鋰電池組的輸出功率都增加。串聯時電壓會增加而容量不變，并聯時增加的是容量而電壓不變。以上文章希望對您鋰電池的串并聯有參考。
