鋰電池組老化是否會(huì)對(duì)電池性能產(chǎn)生影響？

來源：存能電氣  日期：2018-12-20 10:44  瀏覽量：次

　　鋰電池組老化是否會(huì)對(duì)電池性能產(chǎn)生影響？鋰電池組擁有老化制度，這個(gè)老化行為一般是指鋰電池裝配注液完成后，第一次充放電化成后進(jìn)行放置，有常溫的老化也有高溫的老化。

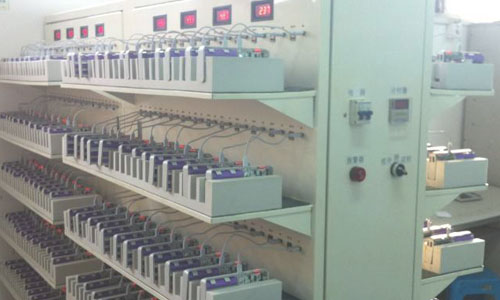

　　老化的方法

　　鋰電池組進(jìn)行老化的方法一般有兩種，一種方法是常溫老化七至二十八天左右的時(shí)間；另一種方法是高溫老化，時(shí)間相比較常溫老化縮短至一至三天，溫度一般在三十八到五十?dāng)z氏度。

　　采用高溫老化特別需要對(duì)時(shí)間和溫度進(jìn)行控制，因?yàn)楦邷乩匣瘸乩匣瘜?duì)于活物質(zhì)會(huì)產(chǎn)生更多的劣化作用。

　　如果對(duì)于時(shí)間和溫度控制的好，活躍成分反應(yīng)完全，電池的特性就能夠表現(xiàn)穩(wěn)定。如果沒有控制好，活躍成分反應(yīng)過度了，那么就會(huì)使得鋰電池組的電化學(xué)性能下降，容量下降，甚至是發(fā)生漏液等狀況，對(duì)其危害巨大。

　　鋰電池組老化對(duì)電池性能的影響

　　一、穩(wěn)定性能

　　常溫或者是高溫情況下，將鋰電池組放置一段時(shí)間進(jìn)行老化。這樣有利于電解液對(duì)極片進(jìn)行充分浸潤(rùn)，便于穩(wěn)定鋰電池組的性能。

　　二、SEI結(jié)構(gòu)重組

　　鋰電池經(jīng)過預(yù)化成工序后，電池內(nèi)部石墨負(fù)極會(huì)形成一定的量的SEI膜，但是這個(gè)膜結(jié)構(gòu)緊密且孔隙小，將電池在高溫下進(jìn)行老化，有助于SEI結(jié)構(gòu)重組，形成寬松多孔的膜。

　　三、加快副反應(yīng)

　　進(jìn)行老化處理，有助于鋰電池盡快度過化成后電池電壓處于不穩(wěn)定的階段。正負(fù)極材料中的活性物質(zhì)經(jīng)過老化后，能加快一些副反應(yīng)的進(jìn)行，讓鋰電池組的電化學(xué)性能更快達(dá)到穩(wěn)定。

　　四、便于篩選

　　化成之后電芯的電壓不穩(wěn)定，其測(cè)量值會(huì)偏離實(shí)際值，老化后的電芯電壓、內(nèi)阻更為穩(wěn)定，便于篩選一致性高的電池。

　　對(duì)鋰電池組進(jìn)行老化處理，不管是常溫老化還是高溫老化，都只是為了讓正負(fù)極、隔膜、電解液等能進(jìn)行充分的化學(xué)反應(yīng)，讓鋰電池組達(dá)到更穩(wěn)定的狀態(tài)。
