鋰電池結構電芯、電池模組和電池包三者有何區別?

來源：存能電氣  日期：2022-03-30 10:59  瀏覽量：次

鋰電池結構電芯、電池模組和電池包三者有何區別?電芯（Cell）是一個電池系統的最小單元，也有人描述為單體電池。M個電芯組成一個模組（Module），N個模組組成一個電池包（Pack）。其實就是一個很簡單的公式，電池包=N·模組=N·（M·電芯）。

鋰電池結構電芯、電池模組和電池包三者有何區別?

在鋰電池領域，有時直接說電池，有時說電芯，有時說模組，有時說電池包。很多客戶都很好奇，這三者到底有什么區別？事實是，簡單概括，電芯、模塊、電池包是組成電池的單位，而電芯、模組、電池包則是電池應用中的不同階段。

在電池包中，為了安全和有效的管理成百上千的單顆電芯，電芯并不是隨意的放在動力電池的殼里面，而是按照模塊和包有序的放置的。最小的單元就是電芯，一組電芯可以組成一個模組，而幾個模組則可以組成一個鋰電池包。

01.電芯：電芯指單個含有正、負極的電化學電芯，一般不直接使用。除此之外，電芯的壽命壽命也是最為關鍵的因素，任何一顆電芯的損壞，都會導致整個電池包的損壞。單個的電芯是不能使用的,只有將眾多電芯組合在一起,再加上保護電路和保護殼,才能直接使用。這就是所謂的電池模組。

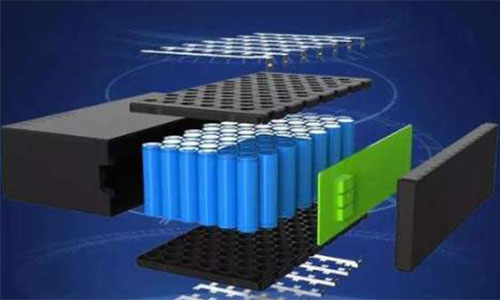

02.模組：電池模組可以理解為鋰離子電芯經串并聯方式組合，加裝單體電池監控與管理裝置后形成的電芯與pack的中間產品。其結構必須對電芯起到支撐、固定和保護作用，可以概括成3個大項：機械強度，電性能，熱性能和故障處理能力。

03.電池包：pack指的是鋰電池定制的包裝、封裝、裝配，主要工序分為加工、組裝、包裝三大部分。當數個模組被BMS和熱管理系統共同控制或管理起來后，這個統一的整體就叫做鋰電池包。

鋰電池包pack組裝成功的標準

(1)鋰電池包pack組裝好后有完整的功能，可直接應用。

(2)鋰電池包pack組裝的電芯具有高度的一致性(容量，內阻，電壓，放電曲線，壽命)。

(3)鋰電池包pack組裝好后的循環壽命盡可能的達到單只電池的循環壽命。

(4)鋰電池包pack組裝的保護板要求有充電均衡功能。

(5)鋰電池包pack組裝對于高電壓、大電流電池包(如電動車電池、儲能系統)要求配備電池管理系統(BMS)、CAN、RS485等通迅總線。

(6)鋰電池包pack組裝保障每只電池正常工作、完全發揮出電池儲存的能量，并保證使用安全、可靠。
