鐵鋰電池保護板被動均衡和主動均衡的區別

來源：存能電氣  日期：2019-04-04 13:49  瀏覽量：次

　　鐵鋰電池保護板被動均衡和主動均衡的區別。在電池系統中擔任重要角色的鋰電池保護板作為延長電池壽命的有效手段，逐漸得到大家的重視，其中，起到關鍵作用的鋰電池保護板均衡系統也引起了廣泛關注。目前市場上均衡多串聯的電池系統有傳統的被動均衡和主動均衡兩種方式。

　　主動均衡和被動均衡，是電動汽車業界爭論熱點之一。像極了華山劍派的氣宗和劍宗，業內爭論的不亦樂乎，業外看的卻是不明所以。下面存能小編就帶您了解鐵鋰電池保護板被動均衡和主動均衡以及他們之間有什么區別吧!

　　鐵鋰電池保護板原理

　　鋰電池保護板原理(可充型)之所以需要保護，是由它本身特性決定的。由于鋰電池保護板原理本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池鋰電組件總會跟著一塊精致的保護板和一片電流保險器出現。鋰電池的保護功能通常由保護電路板和PTC協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，即時控制電流回路的通斷;PTC在高溫環境下防止電池發生惡劣的損壞。

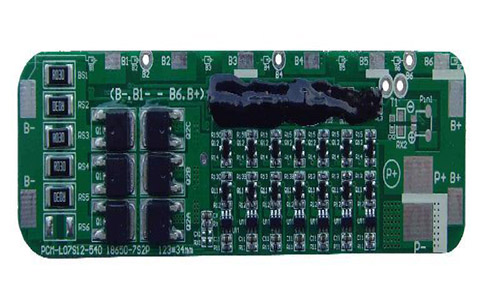

　　鐵鋰電池保護板原理通常包括控制IC、MOS開關、電阻、電容及輔助器件NTC、ID存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路溝通，而當電芯電壓或回路電流超過規定值時，它立刻(數十毫秒)控制MOS開關關斷，保護電芯的安全。NTC是Negativetemperaturecoefficient的縮寫，意即負溫度系數，在環境溫度升高時，其阻值降低，使用電設備或充電設備及時反應、控制內部中斷而停止充放電。ID存儲器常為單線接口存儲器，ID是Identification的縮寫即身份識別的意思，存儲電池種類、生產日期等信息。可起到產品的可追溯和應用的限制。

　　了解鐵鋰電池保護板被動被動均衡和主動均衡

　　被動均衡一般通過電阻放電的方式，對電壓較高的鐵鋰電池進行放電，以熱量形式釋放電量，為其他電池爭取更多充電時間。這樣整個系統的電量受制于容量最少的電池。充電過程中，鋰電池一般有一個充電上限保護電壓值，當某一串電池達到此電壓值后，鋰電池保護板會切斷充電回路，停止充電。如果充電時的電壓超過這個數值，也就是俗稱的“過充”，鋰電池就有可能燃燒或者爆炸。因此，鋰電池保護板一般都具備過充保護功能，防止電池過充。

　　鐵鋰電池保護板主動均衡是以電量轉移的方式進行均衡，效率高，損失小。不同廠家的方法不同，均衡電流也從1～10?A不等。目前市場上出現的很多主動均衡技術不成熟，導致電池過放，加速電池衰減的情況時有發生。市場上的主動均衡大多采用變壓原理，依托于芯片廠家昂貴的芯片。并且此方式除了均衡芯片外，還需要昂貴的變壓器等周邊零部件，體積較大，成本較高。

　　鐵鋰電池保護板被動均衡和主動均衡的區別

　　因為兩種均衡功能各有利弊，本來主動均衡功能是可以替代被動均衡功能的，但因為結構復雜成本高，而且結構復雜之后故障率也會高而與被動均衡處于膠著狀態，業內人士常為了哪種均衡更好爭論不休。其這實反而證明了任何技術選擇都要和整體條件適用的道理。本身一致性非常好，而且在壽命期間一致性差異擴大有限，用被動均衡就足夠了。

　　被動均衡適合于小容量、低串數的鐵鋰電池組應用，主動均衡適用于高串數、大容量的動力型鋰電池組應用。除了均衡功能非常重要，背后的均衡策略更為重要。在電池單體的一致性差異在一定范圍內時，電池的電量和電壓成正相關;但是當電池的一致性差的遠，也就是有電池處于受損狀態時，電量和電壓相關性就沒那么強了，這時的均衡依據，就不能單以電壓這一數據來判斷。如果意識不到有電池損壞到臨界狀態以下，依然根據電壓均衡，反而會對鐵鋰電池造成傷害，尤其是主動均衡，因其電流大造成的傷害會比被動均衡更大。

　　這值得所有廠家提高警惕，均衡方式和均衡策略都需要重視。按華山劍派的說法，氣宗練氣是為了最后以氣御劍，心劍合一。比照起來，主動均衡和被動均衡都可以算劍宗，一個輕劍一個重劍，均衡策略算是氣宗。只有氣劍同練，才好在市場上華山論劍。
