UPS電源單機運行及并機運行的工作原理和工作方式淺析

來源：存能電氣  日期：2020-03-09 10:01  瀏覽量：次

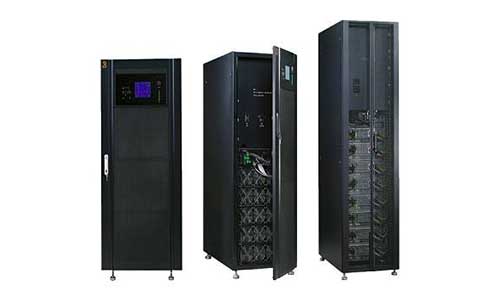

UPS電源單機運行及并機運行的工作原理和工作方式淺析。隨著電子技術的發展，各種各樣的用電器越來越多，而絕大部分都是非線性負載，這些非線性負載給電網帶來大量的諧波及其它干擾，是供電的質量越來越差。UPS不間斷電源作為主要的供電設備，使電網和用電器進行隔離，既避免負載電網產生干擾，又避免電網中的干擾進入和影響負載。

因?yàn)樯鐣?huì)的信息化發展，UPS電源開始的應用越來越多，其重要性是隨著信息應用重要性的日益提高而增加的。當市電停電時，對負載繼續供電可保證計算機系統不丟失信息的數據，保證設備在停電時還能正常無誤的運行。

一、UPS電源單機運行及并機運行的工作原理

1、熱備份(即串聯冗余)：UPS電源有主機和從機之分，其基本原理是：主機正常時100%地承擔負載電流，故障時由從機提供后備電源。由于備用UPS電源是在主機旁路處在等待工作狀態，故稱為熱備份。

2、并聯冗余：將多于兩臺同型號、同功率的UPS電源通過并機柜、并機模塊或并機板，把輸出端并接而成。目的是為了共同分擔負載功率，其基本原理是：正常情況下兩臺UPS電源均由逆變器輸出，平分負載和電流，當一臺UPS電源故障時，由剩下的一臺UPS電源承擔全部負載。

二、UPS電源單機運行及并機運行的工作方式

單機系統是指單臺UPS給負載供電，UPS宕機可能引起負載掉電，可靠性最低；并機雙總線是指每條總線上的UPS都是N+1冗余系統，每條總線都有冗余，可靠性最高。

UPS電源單機運行工作方式：將一臺UPS電源作為另外一臺UPS電源的靜態旁路輸入，然后再連接到母線為設備供電。正常情況下作為輸入哪臺UPS電源是空載運行狀態，只有連接到母線的這臺UPS電源才向負載供電，而且它的靜態旁路開關時關閉的，只有當連接母線這臺UPS電源出現異常，它的靜態旁路開關打開，那么另一臺UPS電源就向負載供電。

并機運行方式：就是兩臺UPS電源分別通過斷路器并聯至母線，然后向設備供電，正常情況是分別承擔一半的總負載容量。雖然可靠性有所提高，但容易出現環流、存在單一路徑、維護管理風險大，而且技術復雜。

UPS電源并機與UPS單機的優缺點

優點：兩臺UPS直接并聯連接，沒有主機和備機之分，在市電和系統正常運行時，兩臺UPS均對負載供電，系統運行更有保障，當其中任何一臺UPS主機逆變器發生故障時，有另一臺UPS承擔所有負載，不會發生由于一臺UPS故障且不能切換到旁路供電時而發生的負載斷電事故，所以系統的可靠性最高。

缺點：①技術復雜，不容易實現，不是所有的UPS電源廠家都會生產，目前需要在不同品牌的兩臺UPS之間實現，產品選型范圍小，有一定的局限性。②由于采用了直接并聯UPS這項技術，需要對UPS單機結構上進行技術改造，所以該運行方式不但多采用了一臺UPS，而且單臺UPS的造價也提高了，系統造價最高。

以上就是關于UPS電源單機運行及并機運行的工作原理和工作方式淺析。如果能夠徹底解決環流問題，那么多臺UPS并機工作方式的可靠性一定高于UPS單機工作方式的可靠性。從兼顧供電可靠性與投資成本兩方面考慮，可以采用兩臺或多臺UPS并聯熱備份工作方式。
