模塊化UPS特征：UPS冗余并機系統體系結構

來源：存能電氣  日期：2019-07-16 09:20  瀏覽量：次

　　模塊化UPS特征：UPS冗余并機系統體系結構。模塊化UPS電源產品實際上是單機UPS冗余并機系統的集成化，物理外觀設計成機架式安裝模式，同時采用UPS冗余并機技術，將機柜內安裝的多個機架式的小功率UPS并聯起來，形成了早期的模塊化UPS。模塊化UPS都采用了共用電池組，同時可以很容易地實現備用時間的擴充和故障快速拔插修復的功能。

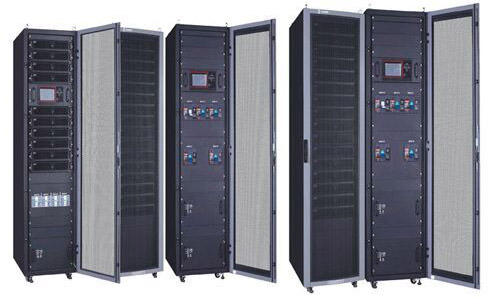

　　模塊化UPS特征：UPS冗余并機系統體系結構

　　模塊化UPS的8個基本元素：物理框架、機架式UPS、UPS功率模塊、冗余控制模塊、共用電池組（電池模塊）、共用靜態旁路、配電背板、一體化配電系統。具有“冗余容錯功能”和“熱插拔修復技術”是模塊化UPS的兩個最根本的特征。因此模塊化UPS就是UPS冗余并機系統體系結構的集成化和模塊化過程，模塊化程度的髙低直接反映了模塊化UPS的性能和先進性。

　　所謂模塊化過程，就是把UPS冗余并機系統的各個組成部分按照“模塊化特征”要求進行重新組合、集成，并在物理結構上做到可拔插安裝修復。根據模塊化UPS電源特征的要求，在UPS冗余并機系統的模塊化過程中，應掌握兩個原則：

　　(1)應將系統中的重要環節和故障率相對高的環節在物理結構上組成獨立的模塊，以達到通過冗余配置提高可靠性和可快速插拔修復的目的。

　　(2)組成的模塊應是“具有定義明確的獨立功能和可獨立運行的單元'在結構上可進行重組，使其可“整體安裝、拆卸、更換、移動'并盡可能把相同的單元做“冗余并機”配置。

　　UPS冗余并機系統向模塊化轉變經歷了一個由簡單到復雜的演變過程，這個過程實際上是模塊化程度不斷提高的過程。隨著模塊化UPS技術的逐漸成熟和模塊化程度的不斷提高，模塊化UPS的性能也不斷提高和完善。

　　綜觀當前各個廠家和型號的模塊化UPS產品的實際情況，根據模塊化程度和體系結構的差別分類大致有6種類型，應該說這些結構形式的模塊化UPS都符合模塊化特征，因此，這些產品都是模塊化UPS。

　　所有模塊化UPS都有一個完整的物理框架，用做整個系統的物理支撐，冗余并機系統不再是分離的UPS和輸入/輸出設備的現場組裝搭建，而是組成一個完整的物理結構。該物理框架包含的功能部件有：

　　(1)并機系統的物理支撐；

　　(2)并機系統的輸入/輸出接線端子；

　　(3)并機系統的輸人/輸出母線排；

　　(4)各種模塊拔插裝配件；

　　(5)并機系統的工作狀態顯示和操作面板。

　　“N+X”冗余式模塊化UPS介紹

　　UPS的基本作用就是為負載提供高質量、不間斷的電力輸出,但其本身沒有容錯能力,一旦出現問題就會造成很大影響,UPS可靠性提高最重要的手段之一就是做冗余備份。傳統的塔式UPS冗余度需要做到100%,即"1+1"并聯模式,100%的冗余意味著多花一倍的錢,多占用一倍的空間,耗電量等運維費用都增加不少。

　　模塊化UPS可以實現“N+X”并聯冗余，“N＋1”多機并聯使系統的冗余度降到了100％以下，并很容易構成容錯性超過一次的“N＋X”并聯冗余系統。采用N+X并聯冗余技術模塊化UPS電源各模塊與機柜間采用“熱插拔”技術,所有模塊可以在線熱插拔,實現“零”檢修時間。

　　模塊內部具備完整的UPS功能，集整流、逆變和控制于一體，不需要外接同步控制信號或其他它控制手段，模塊即可正常工作，減少了系統運行和控制所存在的單點瓶頸，提高整機的可靠性。

　　以上就是模塊化UPS的介紹，模塊化UPS系統采用N+X模塊化冗余并機技術，消除系統中的單點故障瓶頸，是目前UPS系統提高可靠性的主要方式；同時客戶可選擇超過一至兩個以上模塊冗余，冗余設計全面保障負載運行。
