鋰電池保護板IC參數和技術指標介紹

來源:存能電氣  日期:2019-06-11 10:05  瀏覽量:

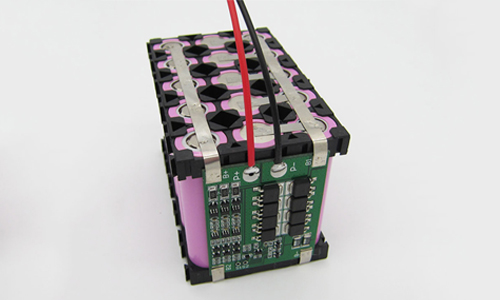

  鋰電池保護板IC參數和技術指標介紹。鋰電池主要由兩大塊構成,電芯和保護板PCM。保護板的功能主要是對充電型電池的電芯進行保護,維持鋰電池充放電過程中的安全穩定,對整個電池電路系統性能起著重要的作用。

  鋰電池保護板IC參數


  一、鋰電池保護IC主要參數

  1)封裝

  2)過充電壓

  3)過充釋放電壓

  4)過放電壓

  5)過放釋放電壓

  6)耐壓

  二、MOSFET主要參數

  1)N溝、P溝

  2)內阻

  3)封裝(TSSOP8<簡稱薄片>、SOP8<簡稱厚片>、SOT23-6等)

  4)耐電流

  5)耐電壓

  6)內部是否連通

  鋰電池保護板主要技術指標

  1、電壓保護能力

  過充電保護:鋰電池保護板必須具有預防電芯電壓超過預設值的能力過放電保護:保護板必須具有預防電芯電壓底于預設值的能力

  2.電流能力

  保護板作為鋰電芯的安全保護器件,既要在設備的正常工作電流范圍內,能可靠工作,又要在當電池被意外短路或過流時能迅速動作,使電芯得到保護。

  3、導通電阻

  由于通訊設備的工作頻率較高,數據傳輸要求誤碼率低,其脈沖串的上升及下降沿陡,故對電池的電流輸出能力和電壓穩定度要求高,因此保護板的MOS管開關導通時電阻要小,單節電芯保護板通常在<70mΩ,如太大會導致通訊設備工作不正常,如手機在通話時突然斷線、電話接不通、噪聲等現象。

  4、自耗電流

  定義:IC工作電壓為3.6V,空載狀態下,流經保護IC的工作電流,一般極小.保護板的自耗電流直接影響鋰電池的待機時間,通常規定保護板的自耗電流小于10微安。

  5、機械性能、溫度適應能力、抗靜電能力

  鋰電池保護板必須能通過國標規定的震動,沖擊試驗;保護板在-40到85度能安全工作,能經受±15KV的非接觸ESD靜電測試。

  鋰電池保護板的作用

  鋰電池保護板是對串聯鋰電池組的充放電保護;在充滿電時能保證各單體電池之間的電壓差異小于設定值,實現電池組各單體電池的均充,有效地改善了串聯充電方式下的充電效果;

  同時檢測鋰電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態,保護并延長電池使用壽命;欠壓保護使每一單節電池在放電使用時避免電池因過放電而損壞。

  鋰電池因為其自身的參數也都不盡相同,所以對應的保護板的類型也是不一樣的。通俗的來講,鋰電池一般都要有一個與之對應的鋰電池保護板輔助其工作。因為鋰電池需要在正常的電流以及電壓下工作,如果因為短路以及其他一些原因導致瞬間電流過大,會直接損壞鋰電池的電芯,而且造成的后果是很危險的,輕則自然重則爆炸。

  鋰電池保護板的作用就是避免短路等一系列的意外情況,所以保護板的參數要求也是極其精密的。
