BMS鋰電池組保護板管理系統有什么作用

來源：存能電氣  日期：2019-07-24 16:38  瀏覽量：次

　　BMS鋰電池組保護板管理系統有什么作用？BMS鋰電池組保護板十分重要在電池保護系統中，鋰電池PACK設計過程中一定會用到鋰電池保護板或者相應的BMS才能更好的設計鋰電池組，甚至可以協助一起分析異常電池或電路。BMS鋰電池組保護板管理系統，對保護電動汽車、充電站設備和人員安全都具有重要意義。那么BMS鋰電池組保護板管理系統有什么作用？

　　BMS鋰電池組保護板工作原理

　　鋰電池之所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池組件總會跟著一塊精致的保護板和一片電流保險器出現。

　　鋰電池組的BMS保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。

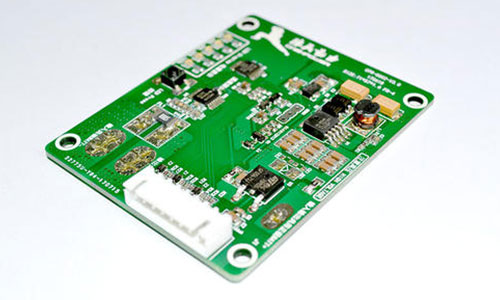

　　普通鋰電池BMS保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控制MOS開關關斷，保護電芯的安全。

　　BMS鋰電池組保護板管理系統作用

　　BMS鋰電池組保護板可以保護電池不過充、過放、過流、短路及溫度保護。

　　●過充保護：當電池組某一串電壓大于(過壓)最大值時，且達到保護延遲，IC控制CMOS關斷充電回路。

　　●過放保護：當電池組某一串電壓小于(欠壓)最大值時，且達到保護延遲，IC控制DMOS關斷放點回路。

　　●過流、短路保護：當電池組P+與P-輸出電流超過過流/短路電流值，并達到過流/短路延時，控制電路控制放電DMOS關斷放電回路，停止放電。

　　●高低溫保護：溫度感應器達到溫度閾值時，且達到保護延遲，控制電路控制關斷充放電MOS管，停止充放電。

　　BMS鋰電池組保護板還具有電量檢測、余量顯示、電池工作狀態顯示、通訊遠程控制等功能。

　　BMS鋰電池組保護功能介紹

　　1.電池保護，和PCM差不多，過充、過放、過溫、過流，還有短路保護。

　　2.能量均衡，整個鋰電池組，由于很多節電池串聯，工作一定時間后，由于其電芯本身的不一致性、工作溫度的不一致性等原因的影響，最后會表現出很大的差異，對電池的壽命和系統的使用有巨大的影響，能量均衡就是彌補電芯個體之間的差異去做一些主動或被動的充電或放電的管理，確保電池的一致性，延長電池的壽命。

　　3.SOC計算，由于技術的發展，SOC的計算積累的很多的方法，精度要求不高的可以根據電池電壓判斷剩余電量，精確的方法主要的是電流積分法(又叫Ah法)，Q=∫idt，還有內阻法、神經網絡法、卡爾曼濾波法等。

　　4.通信，不同的系統對通信接口的要求不一樣，主流的通信接口有SPI、I2C、CAN、RS485等。其中汽車和儲能系統主要是CAN和RS485。

　?、惦姵亻g的均衡：即為單體鋰電池均衡充電，使電池組中各個電池都達到均衡一致的狀態。均衡技術是目前世界正在致力研究與開發的一項電池能量管理系統的關鍵技術。

　　BMS鋰電池組保護板管理系統作為電池安全運用的有力保障，使得電池時刻處于安全和可控制的充放電使用過程中，大大提高了電池在實際使用過程中的循環使用壽命。相信在未來，經相關研發工作人員要積極探索不斷研究新技術以促進BMS鋰電池組管理系統的升級，更好地滿足人們生活需求。
