存能電氣N+X并聯冗余技術模塊化UPS電源

來源：存能電氣  日期：2019-05-17 11:59  瀏覽量：次

　　存能電氣N+X并聯冗余技術模塊化UPS電源。模塊化并聯冗余UPS，其可以做到所有UPS、充電、電池模塊共用，達到熱備份，當某個模塊發生故障時，其它模塊保證系統正常工作；簡單地增加各種模塊就可擴容，達到良好的擴容性，且節約投資；維修時可以在線換下或換上相應的模塊即可完成，簡便、高效、費用低。

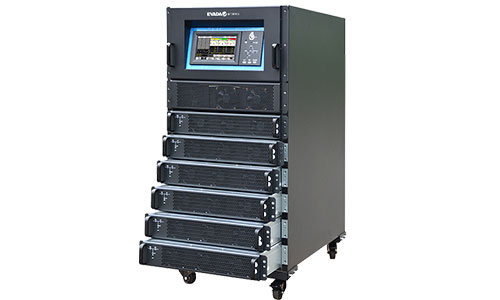

　　存能電氣N+X冗余模塊化UPS電源

　　模塊化UPS本質上是一個N+1冗余并機系統。模塊化UPS電源是今后的一個發展方向之一,這是因為它有著塔式機不可比擬的特點。比如它體積小、重量輕、功耗低、安裝方便、維護簡單、使用容易、可靠性高等,有好多優點是塔式機不易實現的。

　　●存能電氣模塊化UPS，產品采用模塊化設計與N+X并聯冗余技術，產品容量覆蓋20kVA到160kVA之間的各個功率段；模塊內部采用“模組化”設計，既保證了布局的緊湊又增加了整機的可靠性；模塊與機柜間采用熱插拔設計。

　　●模塊化UPS采用5.7英寸觸摸屏LCD設計及菜單式架構，通過LCD可以監控UPS的各種信息，使所有操作一目了然。具備獨立的智能充電模塊；外接電池組的每組電池節數可從40節至32節任選。

　　●系統容量有100KVA,150KVA,200KVA,240KVA,320KVA,480KVA多個系統，功率模塊為10KVA,15KVA,20KVA,三個功率范圍，用戶可根據負載大小隨意選擇。

　　●模塊化UPS電源采用無主從并聯，多級分散式控制技術，無運行瓶頸，性能可靠。

　　●整機效率大于95%(AC-AC),逆變效率大于98%(DC-AC),輸入電流諧波(THDI)小于3%，輸入功率因數(PF)大于0.99。

　　●功率密度高，業界首創25KVA功率模塊高度采用2U設計

　　●模塊采用獨特的風道設計,將功率半導體和控制系統等核心部件與風道完全隔離，提高模塊化UPS電源對惡劣環境的適應性。

　　●完美的配電方案，無需進線柜,柜內可配置旁路開關、輸入開關、輸出開關、維修開關。

　　模塊化UPS冗余介紹

　　冗余，指重復配置系統的一些部件，當系統發生故障時，冗余配置的部件介入并承擔故障部件的工作，由此減少系統的故障時間。模塊化UPS冗余是指將系統構成上采用復式模塊化結構，當一部件出現故障時，可自動或人工重構結構，由另一部件替代故障部件工作，系統降級使用，除故障部件外，其余部分仍保持正常運行。

　　模塊化設計的原則是力求以少數模塊組成盡可能多的產品，并在滿足要求的基礎上使產品精度高、性能穩定、結構簡單、成本低廉，且模塊結構應盡量簡單、規范，模塊間的聯系盡可能簡單。

　　冗余技術就是增加多于的設備，以保證系統可靠地工作。模塊化冗余是指將系統分層不同的功能模塊，并采用冗余技術。當系統某個功能模塊出現故障時，用冗余功能模塊結構代替出故障的模塊，使系統正常工作。模塊化冗余是一種動態冗余技術，屬于硬件冗余范疇。動態冗余是指采用標準模塊配置工作，一旦檢測與診斷出故障發生的位置,系統能進行重組或恢復，并繼續正常運行。

　　模塊化UPS電源N+X冗余系統，甚至當有功率模塊故障時，也可保證系統零宕機。系統強大的自診斷功能和模塊化結構可大大減少MTTR，精確的指示和大屏幕顯示可幫助用戶立即確認故障點。模塊化結構允許用戶在不對負載造成任何影響的情況下，通過簡單、快速地更換故障功率模塊即可完成維修。
