鋰離子電池工作原理及安全隱患

來源：存能電氣  日期：2019-05-16 11:19  瀏覽量：次

　　鋰離子電池工作原理及安全隱患。鋰離子電池原理結(jié)構(gòu)鋰系電池分為鋰電池和鋰離子電池。鋰離子電池在人們生活當中扮演著越來越重要的角色。低能量密度、循環(huán)壽命有限等使用問題常常被人們詬病，但是與這些問題相比，電池安全問題卻是人們關(guān)注的焦點。

　　鋰離子電池工作原理

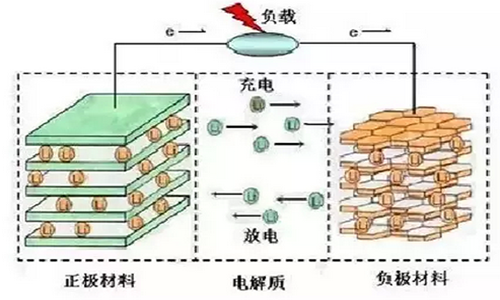

　　鋰離子電池是一種二次電池（充電電池），它主要依靠鋰離子在正極和負極之間移動來工作。在充放電過程中，Li+在兩個電極之間往返嵌入和脫嵌：充電時，Li+從正極脫嵌，經(jīng)過電解質(zhì)嵌入負極，負極處于富鋰狀態(tài)；放電時則相反。

　　鋰電池放電是靠化學的氧化還原反應。放電時，也就是我們在使用電池消耗電量的時候，它的正極會嵌入鋰離子，負極鋰離子落嵌。充電的時候正好相反。他這種離子的得失會形成一定的電壓，使得電池產(chǎn)生電量。

　　鋰離子電池的充放電過程，就是鋰離子的嵌入和脫嵌過程。在鋰離子的嵌入和脫嵌過程中，同時伴隨著與鋰離子等當量電子的嵌入和脫嵌。在充放電過程中，鋰離子在正、負極之間往返嵌入/脫嵌和插入/脫插，被形象地稱為“搖椅電池”。當對電池進行充電時，電池的正極上有鋰離子生成，生成的鋰離子經(jīng)過電解液運動到負極。而作為負極的碳呈層狀結(jié)構(gòu)，它有很多微孔，達到負極的鋰離子就嵌入到碳層的微孔中，嵌入的鋰離子越多，充電容量越高。

　　鋰離子電池能量密度大，平均輸出電壓高。自放電小，每月在10%以下。沒有記憶效應。工作溫度范圍寬為-20℃～60℃。循環(huán)性能優(yōu)越、可快速充放電、充電效率高達100%，而且輸出功率大。使用壽命長。沒有環(huán)境污染，被稱為綠色電池。

　　鋰離子電池的安全隱患

　　一般來說，鋰離子電池出現(xiàn)安全問題表現(xiàn)為燃燒甚至爆炸，出現(xiàn)這些問題的根源在于電池內(nèi)部的熱失控，除此之外，一些外部因素，如過充、火源、擠壓、穿刺、短路等問題也會導致安全性問題。鋰離子電池在充放電過程中會發(fā)熱，如果產(chǎn)生的熱量超過了電池熱量的耗散能力，鋰離子電池就會過熱，電池材料就會發(fā)生SEI膜的分解、電解液分解、正極分解、負極與電解液的反應和負極與粘合劑的反應等破壞性的副反應。

　　1.正極材料的安全隱患

　　當鋰離子電池使用不當時，導致電池內(nèi)部溫度的升高，使正極材料會發(fā)生活性物質(zhì)的分解和電解液的氧化。同時，這兩種反應能夠產(chǎn)生大量的熱，從而造成電池溫度的進一步上升。不同的脫鋰狀態(tài)對活性物質(zhì)晶格轉(zhuǎn)變、分解溫度和電池的熱穩(wěn)定性影響相差很大。

　　2.負極材料的安全隱患

　　早期使用的負極材料是金屬鋰，組裝的電池在多次充放電后易產(chǎn)生鋰枝晶，進而刺破隔膜，導致電池短路、漏液甚至發(fā)生爆炸。嵌鋰化合物能夠有效避免鋰枝晶的產(chǎn)生，大大提高鋰離子電池的安全性。隨著溫度的升高，嵌鋰狀態(tài)下的碳負極首先與電解液發(fā)生放熱反應。相同的充放電條件下，電解液與嵌鋰人造石墨反應的放熱速率遠大于與嵌鋰的中間相碳微球、碳纖維、焦碳等的反應放熱速率。

　　3.隔膜與電解液的安全隱患

　　鋰離子電池的電解液為鋰鹽與有機溶劑的混合溶液，其中商用的鋰鹽為六氟磷酸鋰，該材料在高溫下易發(fā)生熱分解，并與微量的水以及有機溶劑之間進行熱化學反應，降低電解液的熱穩(wěn)定性。電解液有機溶劑為碳酸酯類，這類溶劑沸點、閃點較低，在高溫下容易與鋰鹽釋放PF5的反應，易被氧化。

　　4.制造工藝中的安全隱患

　　鋰離子電池在制造過程中，電極制造、電池裝配等過程都會對電池的安全性產(chǎn)生影響。如正極和負極混料、涂布、輥壓、裁片或沖切、組裝、加注電解液的量、封口、化成等諸道工序的質(zhì)量控制，無一不影響電池的性能和安全性。漿料的均勻度決定了活性物質(zhì)在電極上分布的均勻性，從而影響電池的安全性。漿料細度太大，電池充放電時會出現(xiàn)負極材料膨脹與收縮比較大的變化，可能出現(xiàn)金屬鋰的析出；漿料細度太小會導致電池內(nèi)阻過大。涂布加熱溫度過低或烘干時間不足會使溶劑殘留，粘結(jié)劑部分溶解，造成部分活性物質(zhì)容易剝離；溫度過高可能造成粘結(jié)劑炭化，活性物質(zhì)脫落造成電池內(nèi)部短路。

　　5.鋰離子電池使用過程中的安全隱患

　　鋰離子電池在使用過程中應該盡可能減少過充電或者過放電，特別對于單體容量高的電池，因熱擾動可能會引發(fā)一系列放熱副反應，導致安全性問題。

　　一般情況下，鋰離子電池儲存的總能量和其安全性是成反比的，隨著電池容量的增加，電池體積也在增加，其散熱性能變差，出事故的可能性將大幅增加。

　　以上就是鋰離子電池工作原理及安全隱患，總之，隨著材料技術(shù)的進步和人們對鋰離子電池設計、制造、檢測和使用諸方面要求的認識不斷加深，未來的鋰離子電池會變得更安全。
