UPS電源工頻機和模塊化UPS的對比

來源：存能電氣  日期：2019-04-16 13:54  瀏覽量：次

　　UPS電源工頻機和模塊化UPS的對比。近年來，隨著互聯網、云計算、移動互聯網和物聯網等技術的快速發展，數據中心系統規模不斷增大，重要性越來越高，作為數據中心供配電系統的關鍵組成部分，UPS無疑需要匹配這種要求。UPS電源工頻機和模塊化UPS比較有什么優缺點？

　　UPS電源工頻機

　　UPS電源工頻機即基于變壓器輸出的UPS，使用SCR晶閘管器件作為整流器元件，整流器調制工作頻率與電網頻率(50Hz)一致，這種機型稱為工頻機。工頻UPS由整流器、逆變器、靜態旁路、維修旁路、輸出變壓器組成。輸出變壓器是UPS的必要組成部分，起升壓作用。因?yàn)閁PS的整流、逆變的兩次變換均為降壓環節(SCR的管壓降)，所以在UPS輸出之前必須有一個環節用于升壓，這個輸出變壓器就是用來實現這一功能的。

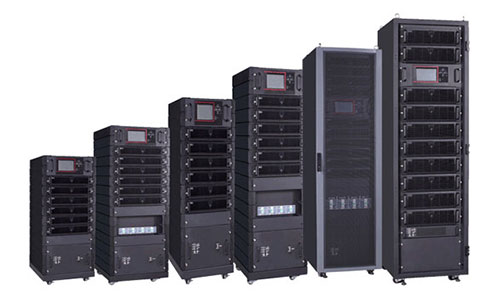

　　模塊化UPS

　　模塊化UPS是把高頻UPS的功率部分單獨做成一個個功率模塊，然后每個模塊并聯輸出，另外旁路切換模塊和控制單元也做成模塊單元，這樣整臺UPS就是一個個模塊疊加而成。模塊化UPS最大的特點是，功率部分很容易實現冗余功能，只要UPS帶載功率富余量大于單個模塊功率，UPS功率部分即可實現“N+1”冗余，從而提高UPS供電的可靠性。

　　模塊化UPS還有個好處就是可用性高，當某個模塊故障時，直接更換模塊，維修時間非常短，維修非常方便。另外，模塊化UPS還經常提到“邊成長邊投資”的模式，即用戶可以在初始建設時購買較少的功率模塊，在業務增長用戶設備增加后再購買功率模塊進行UPS擴容。

　　UPS電源工頻機和模塊化UPS的比較

　　1.體積：模塊化UPS體積重量小

　　UPS電源工頻機體積重量都很大，一般標準機房的承重和載貨電梯的標準尺寸常常都無法匹配工頻機UPS的重量和體積。

　　模塊化UPS在同等指標下，高頻模塊化UPS可以比工頻機UPS節省大約57%的占地面積和67%的重量。

　　2.環境適應：模塊化UPS環境適應污染小

　　UPS電源工頻機一般在200kVA以下的輸入電路采用可控硅6脈沖整流，輸入功率因數不超過0.8，諧波電流有30%之大。如果前面接發電機，發電機的容量至少要3倍于UPS功率，干擾了其他設備的正常工作。

　　模塊化UPS皆采用高頻脈寬調制型IGBT整流技術，對電網適應能力強，不帶濾波器是輸入PF可高達0.99，諧波電流小于等于3%，與發電機的容量得到最佳匹配。

　　3.能耗：模塊化UPS節能環保效率高

　　UPS電源工頻機半載效率一般為88%左右；此外，聽得見的機械噪音和聽不見的電噪音，分別影響設備的穩定度和人的身心健康。

　　模塊化UPS半載效率可達95%，工作頻率20kH以上，該頻率人耳聽不到。輸入功率因數高達0.99以上，幾乎是線性，對外的噪音幾乎為零。

　　4.可靠性：模塊化UPS可靠運行風險低

　　UPS電源工頻機器件SCR與IGBT均為成熟器件，拓?fù)錇槌墒焱負?，可靠。變壓器直接并?lián)，容易產生環流，環流路徑暢通無阻。同時使用數字和模擬相結合的技術。

　　模塊化UPS器件SCR與IGBT均為成熟器件，可靠，拓?fù)錇槌墒焱負洌哳l機可實現更寬的電壓、頻率輸入范圍。并機環流，回路上多個二極管，電壓偏差只要小于二極管的開通電壓就不會形成環流，環流處處受阻。全部使用數字電子技術，從技術層面更加可靠。

　　5.維護成本：模塊化UPS節能環保效率高

　　工頻機UPS內部結構復雜，維修需要專業運維工程師，并且需要轉維修旁路，有業務中斷風險。

　　模塊化UPS支持在線熱插拔，無需轉維修旁路，5分鐘即可完成維護，簡單快速。

　　工頻UPS、模塊化UPS是目前UPS市場上最常見的機型，其各有各的特點，滿足不同類型的客戶。不同類型的用戶，有其自身的應用環境特點及其負載特性，作為廠家我們站在客戶應用的角度來選擇適合用戶的機型，而不是單純從技術層面看哪種機型技術最先進。作為使用者，應該從自身的角度，來選擇最優的方案，從而確定適合自己的UPS機型。
