磷酸鐵鋰電池組保護板接線和設計要考慮的因素

來源:存能電氣  日期:2019-03-07 15:24  瀏覽量:

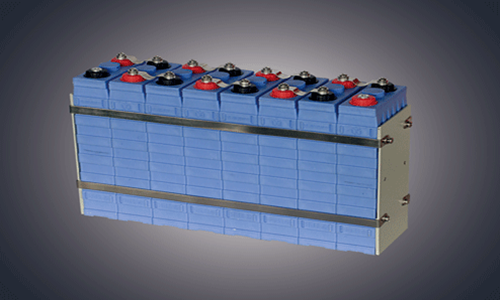

  磷酸鐵鋰電池組保護板接線和設計要考慮的因素。鋰電池組保護板是電子元器件和PCB組成,在一定溫濕環境下時刻準備監護電芯的電壓以及充放回路的電流。今天存能電氣小編就從專業的角度為大家講解磷酸鐵鋰電池組保護板的相關知識,包括:鋰電池保護板接線連接方法和設計注意事項。

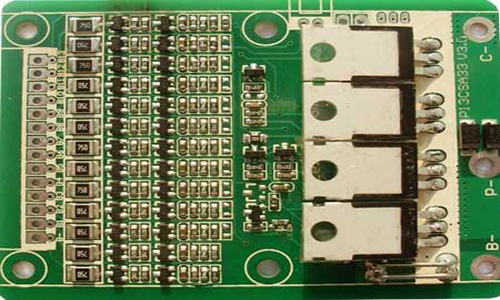

  鋰電池保護板:


  電池保護板,顧名思義鋰電池保護板主要是針對可充電(一般指鋰電池)起保護作用的集成電路板。鋰電池(可充型)之所以需要保護,是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電,因此鋰電池鋰電組件總會跟著一塊帶采樣電阻的保護板和一片電流保險器出現。

  磷酸鐵鋰電池組保護板工作過程:

  當電芯電壓在2.5V至4.3V之間時,DW01的第1腳、第3腳均輸出高電平(等于供電電壓),第二腳電壓為0V。此時DW01的第1腳、第3腳電壓將分別加到8205A的第5、4腳,8205A內的兩個電子開關因其G極接到來自DW01的電壓,故均處于導通狀態,即兩個電子開關均處于開狀態。此時電芯的負極與保護板的P-端相當于直接連通,保護板有電壓輸出。

  磷酸鐵鋰電池組保護板的設計要考慮如下幾點:


  A、磷酸鐵鋰電池組保護板設計要保證可靠性、工作穩定性。過流參數保留有至少30%的技術余量。

  B、設計的產品要便于測試。

  C、鋰電池組保護板設計要便于生產和調試,工藝上要簡化。

  D、磷酸鐵鋰電池產品要便于安裝。

  E、鋰電池組設計要滿足尺寸的要求。

  F、設計要方便采購器件。使用器件不能太特殊。

  G、鋰電池保護板設計要考慮成本。

  H、設計要充分考慮散熱及散熱器件的放置。

  磷酸鐵鋰電池保護板幾種接線方法:

  有些鋰離子電池第三根是溫度保護線,有些是電池信息核對線。磷酸鐵鋰電池組都是電池+保護板。3線只會出現在保護板上,電池永遠只有2根線。鋰離子電池有2種,明顯3.7V的就是非磷酸鐵鋁,可以直接換。鋰電池保護板的連接方式一般常用的保護板不外乎有負極同口板、負極分口板、正極同口板三種。

  更換很簡單(注意正負極):

  把原電池的包裝拆掉,然后電烙鐵把保護板和電池分開。

  同樣然后把你新電池的保護板拆掉,把磷酸鐵鋰電池接到舊的保護板上即可。

  鋰電池組保護板如何維修?

  首先查看磷酸鐵鋰電池組參數:常規是2.8~4.25,鐵鋰電池是2.5~3.65V。

  1.可能是電壓過充、過放、過流、短路、過溫。

  2.用萬用表測充放電MOS管有沒有打開

  3.如果鋰電池組保護板是帶LED的,不能充放電是LED閃爍0.5秒報警了

  4.如果鋰電池保護板是帶上位機的可以連接上位機查看保護狀態

  5.鋰電池保護板是帶弱點開關的,請查看是否打開弱點開關

  出現這些情況可以查看下列方法維修:

  ●過充、過放、過流、短路插入充電器恢復

  ●過流斷開負載恢復

  以上就是磷酸鐵鋰電池組保護板接線和設計要考慮的因素,鋰電池保護板能夠起到隔絕幾塊鋰電池,避免電路發生短路的原因。每個鋰電池組都應有BMS鋰電池保護板的功能。
