怎么測試UPS鋰電池保護板的好壞

來源：存能電氣  日期：2019-04-15 19:30  瀏覽量：次

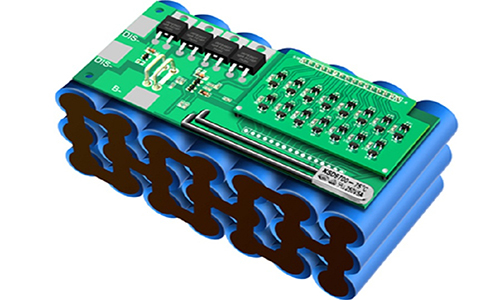

　　怎么測試UPS鋰電池保護板的好壞？隨著鋰電池應用的普及，UPS鋰電池保護板越發重要，保護板的好壞對于UPS鋰電池組的安全性有很大的影響，所以對鋰電池保護板的好壞進行檢測也是很重要的。鋰電池UPS保護板測試儀主要用于測試電池參數和電池保護時間。

　　怎么測試UPS鋰電池保護板好壞？

　　一、確保采樣線（排線）接法正確

　　以7串電池8pin線做個示例

　　B-線接電池總負極

　　B1線接第1串電池正極

　　B2線接第2串電池正極

　　B3線接第3串電池正極

　　B4線接第4串電池正極

　　B5線接第5串電池正極

　　B6線接第6串電池正極

　　B7線接第7串電池正極

　　PS:7串電池第7串的電池正極也是總正極，同理可類推到任何串電池組上。

　　二、通過萬用表確定保護板鋰電池UPS排線接線正確

　　三、測量電壓正常后，將排線插上保護板，測量保護板B-和P-之間的電阻，電阻是0，則說明他們之前暢通無阻，保護板是好的。

　　四、或者可通過接上B-線，測量B-和電池總正極的電壓和P-和電池總正極的電壓。電壓一致，說明保護板正常。示例測試得：B-到電池總正極電壓是25.11VP-到電池總正極電壓是25.11V。兩個電壓一致表示保護板正常。如果P-通過大電流放電，會有輕微壓降，保護板發熱，屬于正?，F(xiàn)象。

　　五、測量電壓，在測量了UPS鋰電池組電壓確認其正常后，將排線插上保護板，測量保護板兩邊端口之間的電阻，如果電阻是零，則說明鋰電池組之前暢通無阻，保護板有很好的起到作用。

　　檢測UPS鋰電池保護板的注意事項

　　1、測量每串電壓時表筆放正確，碰到一起會短路冒煙

　　2、接鋰電池UPS保護板時，一定要先接好排線再插好保護板，插好好保護板接可能導致燒壞保護板

　　UPS鋰電池保護板的工作原理

　　1、過充保護及過充保護恢復

　　當鋰電池UPS保護板被充電使電壓超過設定值VC（4.25-4.35V，具體過充保護電壓取決于IC）后，VD1翻轉使Cout變?yōu)榈碗娖剑琓1截止，充電停止。當電池電壓回落至VCR（3.8-4.1V，具體過充保護恢復電壓取決于IC）時，Cout變?yōu)楦唠娖?，T1導通充電繼續，VCR必須小于VC一個定值，以防止頻繁跳變。

　　2、過放保護及過放保護恢復

　　當電池電壓因放電而降低至設定值VD（2.3-2.5V，具體過充保護電壓取決于IC）時，VD2翻轉，以短時間延時后，使Dout變?yōu)榈碗娖剑琓2截止，放電停止，當電池被置于充電時，內部或門被翻轉而使T2再次導通為下次放電作好準備。

　　3、過流、短路保護

　　當電路充放回路電流超過設定值或被短路時，短路檢測電路動作，使MOS管關斷，電流截止。

　　因UPS鋰電池因含有活性很高的鋰金屬材料以及內部結構原因，過度充電、過度放電、過大電流充電、放電、都會破壞鋰電池內部結構，過高溫、過低溫等又會影響鋰電池的活躍情況及安全性，因此需要額外的保護電路，以保證鋰電池使用環境的安全性，避免電池起火或爆炸的危險。

　　UPS鋰電池保護板測試儀的主要參數

　　1.保護板過充電檢測電壓測試

　　測試單節或多節保護板中，保護芯片對每節UPS鋰電池的過充電保護電壓

　　測試范圍為3.870V—4.650V

　　測試精度為<0.0025V

　　2．保護板過充電解除電壓測試

　　測試單節或多節保護板中，保護芯片對每節電池的過充電解除電壓

　　測試范圍為3.550V—4.650V

　　測試精度為<0.0025V

　　3．保護板過充電保護延遲時間測試

　　測試保護板的過充電保護延遲時間

　　測試范圍為<5000mS

　　測試精度為<1mS

　　4．保護板過放電檢測電壓測試

　　測試單節或多節保護板中，保護芯片對每節電池的過放電檢測電壓

　　測試范圍為1.600V—2.700V

　　測試精度為<0.0025V

　　因UPS鋰電池因含有活性很高的鋰金屬材料以及內部結構原因，過度充電、過度放電、過大電流充電、放電、都會破壞鋰電池內部結構，過高溫、過低溫等又會影響鋰電池的活躍情況及安全性，因此需要額外的保護電路，以保證鋰離子電池使用環境的安全性，避免電池起火或爆炸的危險。
