鋰電池保護板均衡原理,鋰電池保護板激活方法

來源:存能電氣  日期:2019-04-15 10:54  瀏覽量:

  鋰電池保護板均衡原理,鋰電池保護板激活方法。眾所周知,鋰電池是當下在各個領域都會用到的新能源電池,但是鋰電池需要保護板的保護很多人都不知道,保護板在電池使用中發揮著至關重要的作用,下面我們就來了解一下保護板的激活方法及其保護原理。

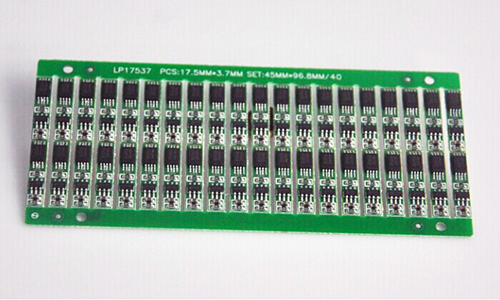

  鋰電池保護板

  鋰電池保護板是對串聯鋰電池組的充放電保護;在充滿電時能保證各單體電池之間的電壓差異小于設定值(一般±20mV),實現電池組各單體電池的均充,有效地改善了串聯充電方式下的充電效果;同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態,保護并延長電池使用壽命;欠壓保護使每一單節電池在放電使用時避免電池因過放電而損壞。

  成品鋰電池組成主要有兩大部分,鋰電池芯和保護板,鋰電池芯主要由正極板、隔膜、負極板、電解液組成;正極板、隔膜、負極板纏繞或?qū)盈B,包裝,灌注電解液,封裝后即制成電芯。


  鋰電池保護板均衡原理

  鋰電池保護板均衡原理常用的均衡充電技術包括恒定分流電阻均衡充電、通斷分流電阻均衡充電、平均電池電壓均衡充電、開關電容均衡充電、降壓型變換器均衡充電、電感均衡充電等。

  成組的鋰電池串聯充電時,應保證每節電池均衡充電,否則使用過程中會影響整組電池的性能和壽命。而現有的單節鋰電池保護芯片均不含均衡充電控制功能,多節鋰電池保護芯片均衡充電控制功能需要外接CPU;通過和保護芯片的串行通訊(如I2C總線)來實現,加大了保護電路的復雜程度和設計難度、降低了系統的效率和可靠性、增加了功耗。

  鋰電池組保護板系統中控制電路部分單節鋰電池保護芯片的充電過電壓保護控制信號經光耦隔離后并聯輸出,為主電路中充電開關器件的導通提供柵極電壓;如某一節或幾節鋰電池在充電過程中先進入過電壓保護狀態,則由過電壓保護信號控制并聯在單節鋰電池正負極兩端的分流放電支路放電,同時將串接在充電回路中的對應單體鋰電池?cái)嚯x出充電回路。

  鋰電池保護板激活方法

  鋰電池的保護功能通常由保護電路板和PTC等電流器件協同完成,保護板是由電子電路組成,在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流,及時控制電流回路的通斷;PTC在高溫環境下防止電池發生惡劣的損壞。

  現在并不是所有的鋰電池保護板都需要激活了,只是有的保護IC需要激活,而且這是老的IC方案,老的IC方案這所以需要這么做是為了讓保護板不工作,以降低靜電放電能量,好讓鋰電池存放的時候較久一點。這就是為什么設計需要充電激活的原因所在。

  如果鋰電池保護板由于限流保護后,有可能需要充電激活或者徹底斷開負載后激活,那就相對比較麻煩,但也可以將B-(電池負)和P-(放電負)短接碰一下,保護就會釋放,記得在短接碰一下時候切記不要帶大負載(比如轉吧一直擰著),否則會可能冒很大火花喲,這個根本原因是保護后放電MOS兩端形成較大壓差,短接碰一下是將放電MOS的D-S電平直接復位到0V,此刻保護釋放。

  鋰電池保護板怎么激活?

  如果保護板由于限流保護后,有可能需要充電激活或者徹底斷開負載后激活,那就相對比較麻煩,但也可以將B-(電池負)和P-(放電負)短接碰一下,保護就會釋放,記得在短接碰一下時候切記不要帶大負載(比如轉吧一直擰著),否則會可能冒很大火花喲,這個根本原因是保護后放電MOS兩端形成較大壓差,短接碰一下是將放電MOS的D-S電平直接復位到0V,此刻保護釋放。

  以上就是鋰電池保護板均衡原理,鋰電池保護板激活方法。大家都了解了嗎?鋰電池保護板其正常工作過程為:當電芯電壓在2.5V至4.3V之間時,DW01的第1腳、第3腳均輸出高電平(等于供電電壓)。
