3.7v鋰電池和手機鋰電池保護板原理

來源：存能電氣  日期：2019-04-10 15:21  瀏覽量：次

　　3.7v鋰電池和手機鋰電池保護板原理。保護板目的是用來保護電池防止過充電和過放電，防止大電流損壞電池，并且滿電時做電池電壓均衡。然而，很多人還是分不清3.7v鋰電池和手機鋰電池保護板，存能小編就給你說說它們的保護原理吧。

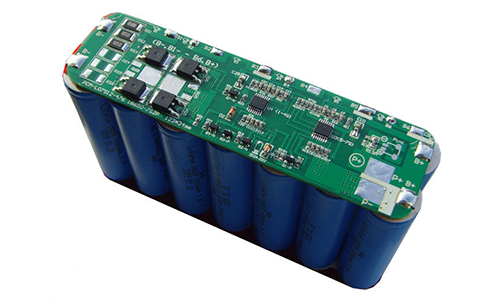

　　什么是鋰電池保護板?

　　我們大家都知道，我們使用的鋰電池其實是由內部幾個小的鋰電池并聯在一塊所組成的。在內部鋰電池的縫隙間有幾塊像塑料一樣的板將它們隔開。這幾塊小塑料一樣的板其實是鋰電池保護板。

　　其實鋰電池保護板并不是由塑料構成的。它是由幾塊不導電的纖維板，外邊包裹上一層油所構成的。我們大家都知道油是不導電的，這也正是鋰電池保護板能夠起到隔絕幾塊鋰電池，避免電路發生短路的原因。

　　其次我們講到鋰電池保護板還有保護電池，避免電池過充的功能。當外接電源對電池持續快速地進行充電時，鋰電池保護板就會產生保護作用，當鋰電池內部電量達到飽和程度時，鋰電池保護板內部電路就會自動切斷外界快速充電的電源。使得外部的電源不能夠進入電池呢。這也正是鋰電池保護板對電池過充進行保護的原理。

　　手機鋰電池保護板原理

　　手機鋰電池的保護功能通常由保護電路板和PTC或TCO等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，即時控制電流回路的通斷;PTC或TCO在高溫環境下防止電池發生惡劣的損壞。

　　保護板通常包括控制IC、MOS開關、JEPSUN捷比信精密電阻及輔助器件NTC、ID存儲器,PCB等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路溝通，而當電芯電壓或回路電流超過規定值時，它立刻(數十毫秒)控制MOS開關關斷，保護電芯的安全。

　　3.7v鋰電池保護板原理

　　在保護板正常的情況下，Vdd為高電平，Vss，VM為低電平，DO、CO為高電平，當Vdd，Vss，VM任何一項參數變換時，DO或CO端的電平將發生變化。

　　1、過充電檢出電壓：在通常狀態下，Vdd逐漸提升至CO端由高電平變?yōu)榈碗娖綍rVDD-VSS間電壓。

　　2、過充電解除電壓：在充電狀態下，Vdd逐漸降低至CO端由低電平變?yōu)楦唠娖綍rVDD-VSS間電壓。

　　3、過放電檢出電壓：通常狀態下，Vdd逐漸降低至DO端由高電平變?yōu)榈碗娖綍rVDD-VSS間電壓。

　　4、過放電解除電壓：在過放電狀態下，Vdd逐漸上升到DO端由低電平變?yōu)楦唠娖綍rVDD-VSS間電壓。

　　5、過電流1檢出電壓：在通常狀態下，VM逐漸升至DO由高電平變?yōu)榈碗娖綍rVM-VSS間電壓。

　　6、過電流2檢出電壓：在通常狀態下，VM從OV起以1ms以上4ms以下的速度升到DO端由高電平變?yōu)榈碗娖綍rVM-VSS間電壓。

　　7、負載短路檢出電壓：在通常狀態下，VM以OV起以1μS以上50μS以下的速度升至DO端由高電平變?yōu)榈碗娖綍rVM-VSS間電壓。

　　8、充電器檢出電壓：在過放電狀態下，VM以OV逐漸下降至DO由低電平變?yōu)樽優楦唠娖綍rVM-VSS間電壓。

　　9、通常工作時消耗電流：在通常狀態下，流以VDD端子的電流(IDD)即為通常工作時消耗電流。

　　10、過放電消耗電流：在放電狀態下，流經VDD端子的電流(IDD)即為過流放電消耗電流。

　　顧名思義鋰電池保護板主要是針對可充電(一般指鋰電池)起保護作用的集成電路板。鋰電池(可充型)之所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池鋰電組件總會跟著一塊帶采樣電阻的保護板和一片電流保險器出現。

　　以上就是小編對3.7v鋰電池和手機鋰電池保護板原理所做的介紹一些簡單介紹，希望大家在使用或購買鋰電池的時候，一定要注意鋰電池保護板質量是否完好，以保證使用者的安全。
