UPS不間斷電源在前端機房有線電視的應用

來源：存能電氣  日期：2019-06-25 10:05  瀏覽量：次

　　UPS不間斷電源在前端機房有線電視的應用。電視是獲取信息以及節目的直接途徑，有線電視臺前端機房采用UPS電源是降低臺外停播率，保證安全播出最有效的辦法。有線電視網絡相關設備需要持續電源供電，而UPS不間斷電源為防止電源供電中斷提供了強有力的支撐。

　　有線電視UPS不間斷電源需求背景

　　前端機房是有線電視系統的心臟，是各路電視信號的處理、分配傳輸?shù)募⒌?。我臺前端機房現向網絡用戶傳送廣播電視節目31套，24小時不間斷播出，并由機房供電器向東西南北四條主干線的部分放大器供給60V的工作電源，機房供電質量的優劣直接影響著系統的安全運行和對用戶的服務質量，前端機房要有穩定而UPS不間斷的電源才能保證安全優質播出。所以保證前端機房的供電不間斷是十分重要的。

　　另外，供電部門的停電維修經常安排在雙休日期間進行，而此時用戶收視率較高，每當前端停電，用戶的投訴電話便接超而至，意見紛紛，影響了廣大用戶雙休日看電視的好心情，更影響了用戶視聽維護費的收取。使前端臺外停播率升高。針對這種情況，我臺決定投入一定的經費，購置UPS不間斷電源用于前端播出機房，保證優質、安全、不間斷播出。

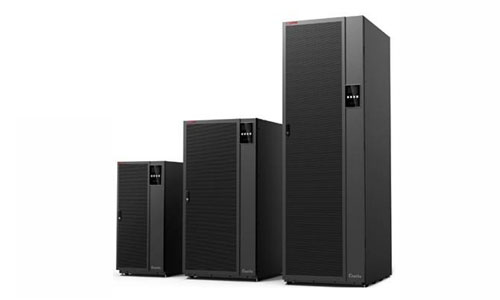

　　UPS不間斷電源在前端機房有線電視的應用

　　選用UPS電源的容量估算；前端播出機房兩套自辦節目播出系統和29個頻道節目的接收傳送設備以及四條干線供電器接人UPS電源。耗電較多的監視屏幕墻、空調設備、照明等不接人UPS電源。這樣UPS電源的負載功率為2.5kw?？紤]到前端播出節目的增容，設備的增加，再留有一定的安全金量，采用容量為5kw的UPS不間斷電源比較合適。

　　UPS電池組的配置：5kwUPS主機的電池接口為48V電壓，用4塊100Ah／12V的進口免維護電池串聯一組為48V，采用4組48V電池并聯后，通過UPs向2.5kw負載可連續供電達7個半小時，在額定負載5kw時可連續供電4小時，這樣完全可以保障前端機房和干線安全、優質、不間斷播出。

　　選用的UPS不間斷電源基本特點

　?、俳尤牍ぷ骱螅上蛴秒娯撦d提供無噪聲無干擾穩定可靠的交流電。

　　②通常UPS處于在線工作狀態，從主電源獲取電能作為負載輸入，并且將電力線路的浪涌和電子干擾與負載隔離開。

　　③在線狀態下，UPS通過補償主電源的電壓波動來保證負載輸入電壓的平穩。利用變壓器抽頭跳變提供電壓調整，以獲得最高的工作效率。

　　④在抽頭跳變的過程中，負載暫時切換為電池供電，以保證負載供電的連續性。

　?、莓斁€上電壓異?；驍嚯姇r，UPS會轉由電池供電，輸出純正弦波的交流電壓。并且在額定負載范圍內任何時候都是不間斷的。

　?、蕻斁€上電壓回到正常狀態時，UPS會自動切換到主電源供電狀態。

　　UPS不間斷電源運行狀態良好，經十余次供電線路停電，其中兩次4小時的連續停電，前端和干線工作正常，確保了安全、優質不間斷措出。由于UPS電源本身工作在電力線路與負載隔離狀態，所以又消除了由電視臺機房向有線臺機房傳送視音頻信號一直存在“滾黑道”低頻干擾的問題。

　　野外有線電視UPS不間斷電源的應用

　　有線網絡中不少有源設備地處野外，電網電壓的波動及日夜溫差較大，易使供電器、光接收機、放大器等設備損壞，從而造成網絡中斷及設備維修費用的增加。據統計，造成CATV設備損壞的原因中有45%0左右歸罪于電源故障的發生。因此，為這些設備提供高質量、UPS不間斷的電源尤為重要。

　　近年來野外UPS不間斷電源逐步得到了廣泛的應用。這種被稱為有線電視不間斷電源的最大特點是耐高溫、潮濕、寒冷、風沙等各種不同的惡劣環境，因此UPS成為保證信號不中斷的必要設施。與傳統UPS最大的區別就在于選用了膠體電池作為后備能源，無需作定期充放電維護。

　　因此UPS不間斷電源系統越來越多地應用到CATV前端機房、千線供電系統等地方。UPS電源有線電視系統應用保證其工作穩定。
