福利——鋰電池包生產(chǎn)工藝詳解趕緊收藏吧!

來源：未知  日期：2018-05-21 09:53  瀏覽量：次

　　福利——鋰電池包生產(chǎn)工藝詳解趕緊收藏吧!今天又是一周新的開始，辛勤的小可愛們又要開始一周的工作啦，不知道為什么，今天小編上班心情格外的好，所以要來給你們發(fā)福利啦，本文存能電氣要和大家分享一下鋰電池包生產(chǎn)工藝的詳細流程和注意事項，趕緊收藏吧!

　　在鋰電池包生產(chǎn)過程中，極片生產(chǎn)完成后，采用卷繞或者疊片方式將正、負極極片和隔膜組裝制造形成基本的電芯。隨后，一般會對電芯進行熱壓整形。下面簡單介紹熱壓整形工藝的過程與工藝控制要點。睜大你們的雙眼看好了。

　　一、鋰電池包生產(chǎn)工藝過程

　　為了使鋰離子電池電芯能夠在經(jīng)過整形后平直且避免回縮復原。電芯熱壓整形工藝過程如下：將卷繞或疊片好的電芯放在模板上，設定增壓缸壓力和模板溫度，然后上下模板在一定壓力和溫度作用下使電芯定型，達到電芯厚度一致，使電芯彈性減小，降低裝芯合格率并保證成品電芯厚度的一致性。

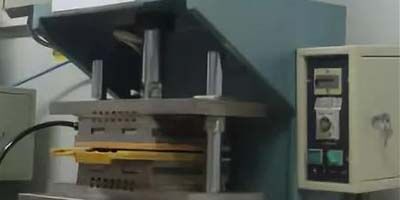

　　圖1 方形電芯熱壓整形裝置

　　對于方形電池，熱壓整形裝置如圖1所示，上下模板就是平板，在壓力作用下平板合模平整電芯。

　　而對于圓柱電池，熱壓整形裝置如圖2所示，固定在底座上產(chǎn)生相向運動的兩汽缸，在兩汽缸活塞桿尾端帶有柱形槽的兩個半圓模，兩半圓模柱形槽的半徑相等且等于或小于預設卷芯半徑。利用機械手或夾具夾持卷芯放置在兩個半圓模的中心位置處，控制兩個汽缸帶動兩半圓模合模相向運動，使得兩個半圓模對卷芯進行擠壓，從而將卷繞整形到預設的尺寸，使之能夠放入與之相匹配的外殼內(nèi)。

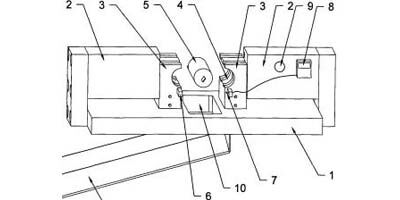

　　圖2 圓柱形電池電芯熱壓整形裝置示意圖

　　一般，在電芯熱壓整形時，同時對電芯進行絕緣耐電壓測試，檢測電芯內(nèi)部是否存在微短路。如果電芯內(nèi)部存在微小金屬異物顆粒，在電芯被壓下狀態(tài)，電芯隔膜刺穿，很容易檢測出微短路不合格品。

　　二、鋰電池包生產(chǎn)工藝要點

　　電芯熱壓整形的主要工藝參數(shù)有加壓壓力、加壓時間和模板溫度。在合適的工藝參數(shù)下，厚電芯內(nèi)部幾乎不存在空氣，隔膜和極片緊密粘合在一起，松散電芯能夠變成硬塊狀態(tài)。在工藝確定試驗中，檢測項目包括隔膜的透氣性、厚度變化;電芯厚度是否滿足入殼要求;極片是否發(fā)生斷裂等。

　　電池隔膜作為鋰電池包的核心部件，發(fā)揮了隔離正負極電子傳導、同時允許鋰離子在兩極之間的往復通過的關鍵作用，隔膜上的微孔結(jié)構(gòu)正是這些離子往返于正負極的重要通道，它的透氣性能會直接影響到電池的性能，隔膜透氣性是指隔膜在一定的時間壓力下透過的氣體量。如果隔膜的透氣性不好，將影響鋰離子在正負極之間的傳遞，繼而影響鋰電池的充放電。

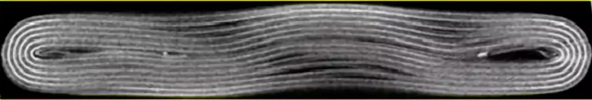

　　測試工藝過程為：固定電池隔膜，在隔膜一側(cè)施加氣壓，計量氣壓壓降和所用時間，檢測隔膜的透氣度，所用時間越短，透氣性越好。在熱壓過程中，隔膜可能被嚴重壓縮，隔膜厚度變化大，導致微孔被堵塞，肉眼觀察隔膜會變成透明色，這種情況說明熱壓整形對電芯作用超限，會影響鋰離子傳輸。卷繞電芯如圖所示。

　　如果極片比較脆，電芯折彎處在熱壓整形中容易發(fā)生掉粉甚至斷裂，這會導致電子傳輸受限，增加電池內(nèi)阻。因此，電芯熱壓整形也必須避免這種情況發(fā)生。這兩個方面要求熱壓整形壓力越小越好，時間越短越好。

　　三、鋰電池生產(chǎn)過程中要注意的安全問題

　?、烹姵匾旱亩拘哉J識不足,許多企業(yè)不知道電池液是有毒的。

　　⑵電解液組成的優(yōu)化，鋰電池生產(chǎn)工藝對于電解液的要求是保持容量，延長電池壽命：

　　⑶電極涂層的高粘結(jié)強度有利于降低循環(huán)容量下降率，鋰電池生產(chǎn)工藝中最具技術(shù)含量的流程，為此要注意。

　?、葘︿囯姵匕幕馂?、爆炸危險性認識不足。

　　好啦，以上就是鋰電池包生產(chǎn)工藝過程的詳解和鋰電池包生產(chǎn)時要注意的安全問題，你們記住了嗎?看懂了嗎?如果還沒有，那就趕緊收藏本文留著以后多多揣摩。如需了解更多相關資訊，請繼續(xù)關注存能電氣網(wǎng)站，后續(xù)將呈現(xiàn)更多精彩內(nèi)容。
