UPS電源蓄電池線監測系統設計的作用和意義

來源：存能電氣  日期：2019-04-07 21:08  瀏覽量：次

　　UPS電源蓄電池線監測系統設計的作用和意義。目前對UPS電源蓄電池的維護手段和結果卻與其重要性相差很遠，單靠目前的人工巡視和現場維護很難保證其安全性和可靠性，UPS主機在線監測，實時準確監測UPS電源主機系統運行狀況，可檢測UPS電源輸入電壓、輸出電壓、輸出電流、直流電壓、直流電流等參數進行檢測，滿足UPS電源運行監測需求。

　　UPS電源蓄電池線監測系統設計的作用意義

　　監測UPS蓄電池狀態之于提高UPS電源電池系統效率。UPS電源蓄電池的使用壽命跟很多因素息息相關。首先是溫度，若是環境溫度超過蓄電池設計使用溫度，則會縮短UPS蓄電池的使用壽命；其次UPS蓄電池應該放置于通風潔凈的環境中，灰塵對蓄電池的使用壽命影響頗大；另外對于整組UPS電源蓄電池而言，單節蓄電池的使用狀況會影響整組的工作效率。

　　由于以上種種原因，對UPS電源蓄電池的維護保養和監測必不可少，雖然可以人工定期維護和檢測蓄電池的使用狀態，但這樣做存在一定的滯后，因?yàn)槿斯げ豢赡苊刻烊z測蓄電池，定期檢查就會使得發現UPS蓄電池的問題較晚，無法做到預防和及時，從而導致?lián)p失。使用UPS電源電池在線監測儀則可以做到實時監測和管理，從而保證不間斷電源系統運行效率和可靠性。

　　蓄電池是UPS電源系統的重要組成部分,對蓄電池進行在線監測,及時掌握蓄電池的健康狀態,對提高UPS系統的可靠性具有重要意義。UPS電源和直流電源在線維護管理系統確保了企業安全、穩定生產，將傳統維修轉變?yōu)闋顟B(tài)維修，減少了很多維修成本，增加了企業效益。

　　UPS電源蓄電池在線監測儀

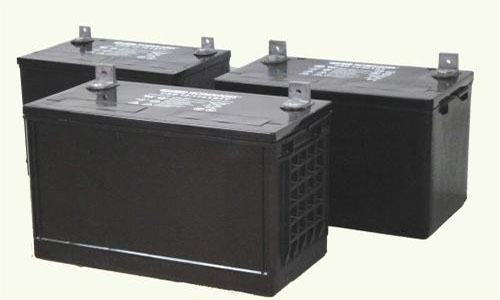

　　蓄電池監測管理系統是針對UPS電源電池系統和蓄電池系統使用的2V、6V、12V閥控鉛酸蓄電池而開發專用監測管理系統，廣泛應用在電力、通訊、石化、金融和鐵路等重要的場所和部門。UPS蓄電池在線監測管理系統可以利用現有的所有通訊資源進行組網，在組網時可以利用單一的通訊通道，也可以利用各種資源混合組網，能與國內多家動力環境集中監控系統集成商的系統配套使用。

　　蓄電池在線監測系統主要用于鐵路牽引變電站、通訊機房及UPS電源的蓄電池狀態監測及分析，是以電池內阻、端電壓為主要監測參數，對電池性能狀態進行監測的電池故障在線監測系統。發現性能嚴重劣化故障電池立即報警；跟蹤電池的性能均衡性，為電池“精細”維護提供依據。

　　1、對蓄電池組進行實時監測

　　2、對UPS電源電池組進行編號和數據存儲，做到隨時了解每組、每節電池的性能狀態，同時可以隨時檢測或者隨時調出最近的檢測數據，以便分析。

　　UPS電源蓄電池人工檢測與在線監測的區別

　　人工檢測目前大部分都采用人工檢查的方法，來實現蓄電池的維護。該方法除了放電測試外，人工測量主要是測量電池組電壓、單電池電壓、溫度和單電池內阻。電池組電壓測量可以發現充電機的參數設置是否正確。由于蓄電池是串聯運行，整組電池的電壓由充電機的輸出來決定。單電池電壓監測可以發現單電池浮充電壓不正確，單電池是否被過充電、過放電等情況。

　　人工測量存在眾多不足：

　　a、人工測量的準確度會受到諸多因素的影響；

　　b、由于人工測試大都為定期進行，無法及時發現落后、失效蓄電池；

　　c、放電測試對UPS蓄電池會造成無法恢復的傷害隱患；

　　d、大量的人工測量費時費力，安全性差，周期長。

　　蓄電池的在線監測，蓄電池在線監測管理是針對測量UPS電源電池的運行條件和檢測電池本身的狀況而設計的，其發展大致經歷了三個階段：①整組電壓監測、②單電池電壓監測、③單電池內阻巡檢。整組電池監測功能一般設計在整流電源內，測量電池組的電壓，電流和溫度，進行充電和放電管理，尤其是根據環境溫度變化調整電池的浮充電壓，在電池放電時電池組電壓低至某下限時報警，現在的UPS仍然采用該方法。

　　UPS蓄電池的在線監測設計特點

　　1．特有的內阻測試技術，避免測試中對電池?fù)p壞和系統沖擊。

　　2．在線放電，通過測量電池電壓、電流，計算出放電容量，根據設定放電要求，自動提示用戶結束放電。

　　3．具有網報警、短信報警和聲光報警功能。

　　4．可以4路、8路、24路、32路、48路、54路、108路、256路進行擴展。

　　5．全自動巡檢電池內阻、端電壓，自動記錄監測數據。

　　6．受控單檢、巡檢電池內阻、端電壓，自動記錄測試數據。

　　7．自動監測電池組性能均衡性，診斷電池故障，當電池出現故障時可自動報警。

　　8．自動分析內阻變化趨勢，預測電池壽命。

　　以上就是UPS電源蓄電池線監測系統設計的作用，蓄電池在線監測系統在巡檢儀產品基礎上升級，增加檢測蓄電池的單體內阻與單體溫度功能，事實證明對UPS蓄電池進行在線監測是非常有必要的。
