鋰電池充電管理芯片常見的有哪些?

來源:存能電氣  日期:2019-02-13 15:58  瀏覽量:

  鋰電池充電管理芯片常見的有哪些?最近幾年磷酸鐵鋰電池開始被廣泛使用,一些產品對電池容量的需求不斷提升,就需要串聯多個鋰電池,于是就催生出了鋰電池充電管理芯片。鋰電池特性較為活潑,對電壓電流要求較高,所以需要管理芯片。

  鋰電池充電管理芯片常見的有哪些?


  1、SL1053

  線性鋰電池芯片SL1053,SL1053是一款專門為高精度的線性鋰電池充電器而設計的電路,非常適合那些低成本、便攜式充電器使用。

  線性鋰電池充電芯片SL1053是集高精度預充電、恒定電流充電、恒定電壓充電、電池狀態檢測、溫度監控、充電結束低泄漏、充電狀態指示等性能于一身,可以廣泛地使用于PDA、移動電話、手持設備等領域。

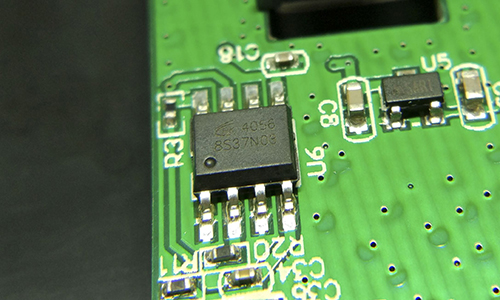

  2、TP4056

  TP4056是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其底部帶有散熱片的SOP8封裝與較少的外部元件數目使得TP4056成為便攜式應用的理想選擇。TP4056可以適合USB電源和適配器電源工作。

  由于采用了內部PMOSFET架構,加上防倒充電路,所以不需要外部隔離二極管。熱反饋可對充電電流進行自動調節,以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充電電壓固定于4.2V,而充電電流可通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值1/10時,TP4056將自動終止充電循環。

  3、HL7016

  HL7016是國內首款12V高壓輸入全集成的開關模式充電器,實現了高輸入電壓和USBOTG升壓模式及I2C接口可編程。芯片內置了電壓、電流、溫度等多項檢測和保護功能,通過I2C接口實現電壓和電流參數的設置和調整,保證了鋰電池充電安全性。

  4、CS0301

  CS0301是一款高精度智能型電池充電管理芯片,具有功能全、價格低、集成度高,外部電路簡單,調節方便。

  該芯片采用PWM脈寬調制方式充電,有涓流、恒流、恒壓三種充電模式,內置高精度采樣電路,電壓判斷精度高,充電飽和度高,具有多種故障保護功能,逆向漏電流小,與不同的外電路配合,可完全滿足鋰電池或鋰聚合物電池的充電要求。

  5、CH4054

  CH4054是一款單節鋰離子電池恒流/恒壓線性充電器,簡單的外部應用電路非常適合便攜式設備應用,適合USB電源和適配器電源工作,內部采用防倒充電路,不需要外部隔離二極管。

  熱反饋可對充電電流進行自動調節,以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。

  6、CN3052A

  高性能的線性鋰電池充電管理芯片CN3052A/CN3052B/CN3056,這些器件內部集成有功率管,不需要外部的電流檢測電阻和阻流二極管,只需要極少的外圍元器件,并且符合USB總線技術規范,可以通過USB端口為鋰電池充電,因此非常適用于各種充電器及MP4播放器、藍牙耳機、數碼相機等便攜式產品。

  給鋰電池充電一定要用鋰電池管理芯片嗎?

  給鋰電池充電不一定要用鋰電池管理芯片,用穩壓電源等等也是可以的,對于替代電路可以自己用555等等芯片用洞洞板或者覆銅板搭電路,對于鋰電池來說電池管理芯片對于電池充放電的各種性能比如,恒壓方式,恒流方式等等,這些充電方式是對電池有好處的,最重要的一點是相對來說比較安全。

  另外鋰電池管理芯片對于電池的壽命延續有明顯作用,因?yàn)橛辛顺浞烹娦酒?,電壓,電流都達到了可控狀態,可以有效的控制充電的各個階段的充電狀態。管理芯片就是設計用于保護電池的電路,可以保護電池過放電,過壓,過充,過溫,可以有效保護電池壽命和使用者的安全。

  鋰電池充電管理ic的保護功能體現在哪些方面?

  一、熱限制保護功能

  在充電溫度過高時,芯片自動調節充電電流,芯片的溫度會有一個最大值為150℃,當充電電流在設置的最大充電電流范圍內,會隨著芯片溫度自動調節,超過100℃時,電流減小,也就意味著充電進入了恒壓充電的狀態。

  二、過壓保護功能

  過壓保護功能的作用,當充電時內部電壓過大時,會自動產生關斷電壓模式來保證充電器不受損壞,如果VDCIN小于UVAT,那么充電器也就保持在充電異常模式,進行電壓鎖定;內部電路檢測ISET腳電位,若外部電阻懸空導致VISET大于VMSD,將進入關斷模式。

  以上就是鋰電池充電管理芯片常見的幾種類型,鋰電池充電管理芯片具有功能全、價格低、集成度高,外部電路簡單,調節方便,可靠性好等特點。所以,給鋰電池充電時配備管理芯片是很重要的選擇。
