車載式UPS電源的輸出電壓指標有哪些?

來源：存能電氣  日期：2019-01-09 10:12  瀏覽量：次

　　車載式UPS電源的輸出電壓指標有哪些?在挑選車載式UPS的時候，通常需要考慮功率、負載以及輸出電壓等數值指標。

　　而這次我們所要探討的不是功率也不是負載，而是車載式UPS電源輸出電壓的指標。

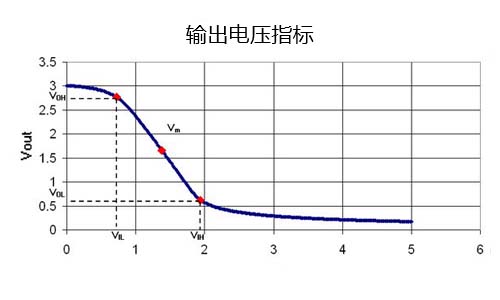

　　車載式UPS電源的輸出電壓指標

　　一、標稱輸出電壓值

　　單進單出或三進單出的UPS為220V；三進三出的UPS為380V，采用三相三線制或三相四線制輸出方式

　　二、輸出電壓可調范圍

　　大丶中容量車載式UPS的輸出電壓從UPS的額定值起最小可調±5%。小容量單相UPS一般用撥盤調解法，輸出電壓的典型可調范圍為208/220/230/240V

　　三、輸出電壓靜態穩定度

　　是指車載式UPS在100%突然加丶減滿載的時候或執行市電旁路供電通道與逆變器供電通道轉換的時候，暑促互電壓的波動值。中、大容量車載式UPS的瞬態電壓波動值應小于±5%，小容量UPS的瞬態電壓波動值應小于±6%-±8%.

　　四、輸出電壓動態響應恢復時間

　　是指在輸入電壓為額定值，輸出為線性負載，輸出電流為零至額定電流或者由額定電流至零突變的時候，UPS輸出電壓恢復到穩壓精度范圍內所需要的時間，大多數UPS應該在10-30ms之間。

　　五、輸出電壓靜態穩定度

　　指的是車載式UPS在穩定工作的時候受到輸入電壓變化，負載的改變和溫度影響造成輸出電壓變化的大小。中、大容量的UPS的典型值為±1%,對，中、小容量的UPS的典型值為±2%或±3%。

　　六、輸出電壓頻率

　　UPS所允許的市電同步跟蹤范圍，大、中容量的UPS，一般為50Hz±(0.5-2)Hz；小容量的UPS一般為50Hz±(0.5-3)Hz，UPS所允許市電的同步跟蹤速率，大容量的UPS一般為0.1-1Hz/s;中小容量UPS一般為0.1-3Hz/S.UPS當工作在逆變器輸出狀態時頻率穩定度，小容量UPS一般為50Hz±0.1Hz；大、中容量UPS一般為50Hz±（0.5-0.005）Hz。

　　七、輸出電壓波形積失真度

　　由于用途不同，輸出電壓不一定是正弦波，也可以是方波或梯形波。后備式UPS輸出波形一般為方波，在線式UPS的輸出波形一般為正弦波。

　　八、輸出功率因數

　　車載式UPS輸出功率因數可反映UPS的輸出電壓與輸出電流之間的相位與輸入電流諧波分量大小之間的關系。功率因數表征車載式UPS對非線性負載的適應能力和視在功率過載的能力，功率因數不一定越大越好UPS輸出功率因數是可以適應不同性質負載的能力，不是提供有功功率的百分比。

　　輸出功率因數為1的時候，只能給出80%額定輸出的視在功率，輸出功率因數為0.8的時候，才能輸出100%額定視在功率。輸出功率因數越小，輸出的視在功率伏安值就越大，實際功率因數大小隨負載性質而變，不是UPS要給負載輸出什么功率，而是負載需要什么功率。

　　車載式UPS是專為車載系統而設計UPS，主要是為了提高供電系統的可靠性以及消除電網對于負載設備所造成的不良影響。所以對于車載式UPS的指標進行比對時要對于多個方面進行注意，比如說輸出電壓，過載能力以及切換時間等。
