鋰電池組保護板好壞如何檢測?

來源:存能電氣  日期:2018-12-19 10:50  瀏覽量:

  鋰電池組保護板好壞如何檢測?因?yàn)楸Wo(hù)板的作用是對串并聯的鋰電池組進行充放電保護,保護板的好壞對于鋰電池組的安全性有很大的影響,所以對保護板的好壞進行檢測也是很重要的。

  鋰電池組的組成

  一個已經生產出廠可供用戶使用的鋰電池組主要由兩部分組成,分別是鋰電池芯以及保護板。鋰電池芯主要由正極板、隔膜、負極板、電解液組成;正極板、隔膜、負極板纏繞或?qū)盈B,包裝,灌注電解液,封裝后即制成電芯。

  鋰電池保護板的作用很多人都不知道,鋰電池保護板,顧名思義就是保護鋰電池組用的,鋰電池保護板的作用是保護電池不過放、不過充、不過流,還有就是輸出短路保護。

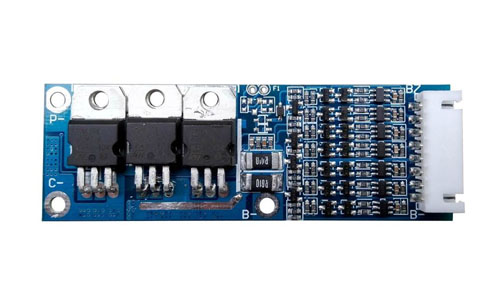

  保護板具體作用

  鋰電池保護板主要用于對鋰電池組的充放電進行保護。在充滿電的時候能有效保證各單體鋰電池之間的電壓差異小于其設定的值,實現鋰電池組各單體電池的均衡充電,能有效的改善串并聯組成的鋰電池組的充電效果。

  同時保護板也能檢測鋰電池組中各個單體鋰電池的過壓、欠壓、過流、短路、過溫的狀態,檢測出這些狀態后,保護板能及時進行調整以及警示,保護板能有效的保護并且延長鋰電池組的使用壽命。

  欠壓保護的作用是避免鋰電池組中的單個鋰電池在放電時因?yàn)檫^度放電而損壞。

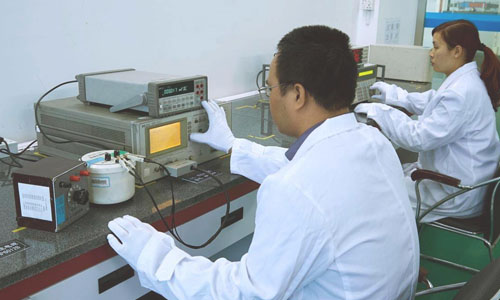

  保護板好壞檢測方法

  一、檢測電路

  不同廠家所生產的鋰電池組配置的保護板的功能并不一定相同,有些保護板設計有熱敏電阻,用于對鋰電池組進行過熱保護。

  保護板上的熱敏電阻僅僅是給外電路提供一個溫度傳感器,如果保護板電路接觸不良,鋰電池就很容易受到損害。因此對保護板的電路進行檢查就是我們檢測保護板的重要的第一步了。


  二、排線

  通過萬用表來確定排線接線的正確性。通過用萬用表黑色表筆壓住B-線端子和萬用表紅色表筆壓信B1線端子,得到第1串電池電壓。以此方法測出鋰電池組內的所有串并聯電池。

  如果排線接線正確,且所有電池串電源相差低于一定值,則說明保護板起到作用,保障了鋰電池組所有電池的一致性。

  三、測量電壓

  在測量了鋰電池組電壓確認其正常后,將排線插上保護板,測量保護板兩邊端口之間的電阻,如果電阻是零,則說明鋰電池組之前暢通無阻,保護板有很好的起到作用。

  在檢測鋰電池組保護板好壞的時候還是有不少需要注意的地方的,比如說測量每串鋰電池的電壓時,表筆一定要放置正確,如果碰到一起會發生短路冒煙。

  連接保護板的時候,一定要先接好排線后再插保護板,如果沒有接好排線再插保護板就很可能導致保護板被燒壞。
