模塊化UPS電源和高頻機UPS有什么優勢?

來源：存能電氣  日期：2018-12-06 09:58  瀏覽量：次

　　模塊化UPS電源和高頻機UPS有什么優勢?什么是模塊化UPS電源?高頻機UPS和模塊化UPS電源有什么區別?模塊化UPS電源是有一節節的模塊、電池等組合而成，高頻機UPS體積重量小，是一般標準機房的承重和載貨電梯的標準尺寸。今天，存能電氣小編就著重來和大家介紹一下模塊化UPS電源和高頻機UPS的優缺點，都別錯過了哦!

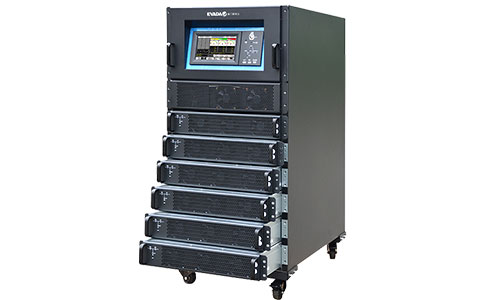

　　什么是模塊化UPS電源?

　　模塊化UPS是由機架、UPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。用戶在預計UPS容量時，時常會出現低估或高預計等情況，模塊化UPS電源有效的解決以上問題，幫助用戶在未來發展方向尚不明確的情況下分階段進行建設和投資。當用戶負載需要增加時，只需根據規劃階段性的增加功率模塊。

　　模塊化UPS的優勢：

　　1、安裝簡單，擴容方便，節約投資

　　模塊化UPS電源采用模塊化結構，可以方便地安裝和擴容，只需要增加模塊就可以了。在信息機房供電系統建設初期，會對UPS的容量需求產生錯誤的、過低或過高的估計，模塊化UPS通過可擴容的模塊結構可以有效解決這一問題。

　　2、并聯冗余，運行穩定，可靠性高

　　在模塊化UPS中，功率模塊部分是并聯冗余的，即功率部分是由許多模塊并聯在一起，它們不分主從，互不依賴，并且均分負載。每個模塊都配有輸入、輸出保險和輸入、輸出繼電器，即使有一個模塊發生故障也能夠自己退出整個系統，不影響整個系統工作。

　　在模塊化UPS系統中，用戶只需要購買相應的功率模塊，即可實現“N + X”的故障冗余，因此相對于傳統UPS的“N+1”模式，容錯率大大提高。

　　3、維修方便，在線處理，可用性高

　　模塊化UPS電源，因?yàn)樗械哪K都是采用熱插拔，所以不需要專業的技術人員，只要有備用模塊，用戶也可以自己進行維護。有故障可以拔下故障模塊，換上備用模塊，整個過程只需要幾分鐘，在系統架構方面，以多模塊并聯為基礎，不僅實現了系統模塊的熱插拔，而且更好地處理了系統模塊獨立運作、相互協作和平穩轉換的關系。

　　4、降低了用戶成本，隨需擴展

　　模塊化UPS電源的系統結構極具彈性，功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，使投資規劃實現“隨需擴展”，讓用戶隨業務發展實現“動態成長”，既滿足了后期設備的隨需擴展，又降低了初期購置成本。

　　模塊化UPS的缺點：

　　●模塊化UPS比傳統的UPS價格貴的多，其等同功率負載能力下的預算費用會比傳統UPS要高不少;

　　●模塊化UPS受到體積的限制，在UPS模塊功率加大的情況下，散熱就成了大問題。

　　●在實際應用中，所有模塊化UPS的輸出阻抗不可能一樣，加之各逆變器的輸出電壓和市電電壓鎖相都具有正負誤差，則各個UPS的電壓既有相位差又有幅值差，這些都限制了并聯臺數的增加，進而限制了整機功率的提高。

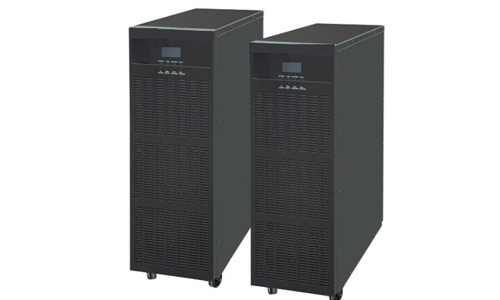

　　什么是高頻機UPS電源?

　　高頻機UPS通常由IGBT高頻整流器、電池變換器、逆變器和旁路組成。主要采用采用抽屜式高智能模塊化設計，可通過增減柜內UPS模塊來滿足功率輸出輸入及可靠性要求，具有極大的彈性，實現最佳性價比。高頻機UPS通常采用IGBT進行高頻開關整流，同時完成功率因數校正的功能。

　　高頻機UPS的優勢：

　　1、高頻機UPS電源節能環保

　　高頻機因?yàn)闆]有了輸出變壓器，節省了資源、減輕了重量、提高了效率，是節能環保的機型;

　　2、維修時間短

　　高頻機UPS具有易插拔功能，不僅可以通過增減機柜內的模塊來滿足功率輸出及可靠性要求，只要冗余允許還可以在線進行維護，實現零維修時間;

　　3、采用全數字化控制技術

　　高頻機UPS采用全數化控制技術，集中了當今電力電子和自動控制領域先進的技術成果，是UPS行業技術革命的一塊里程碑。模擬技術的可靠性要比數字技術低。而高頻機UPS技術是一種全數字化技術,工頻機UPS當初采用的模擬技術.可靠性是很高的。

　　4、體積小、重量輕

　　高頻機UPS電源有體積小，重量輕，同一廠家的250kVA高頻機UPS重量只有830kg，工頻機UPS由于有了輸出變壓器和適應50Hz電感電容等低頻器件使得體積、重量都很大;

　　5、輸入功率因數高，對外干擾小

　　對市電電壓波動的適應能力較強;可以使用市電輸入功率因數達到0.99以上，使市電輸入電流的諧波含量小于5%，對市電的充分利用具有良好的經濟意義和社會意義，對市電電網的污染小;對外干擾幾乎為零。

　　高頻機UPS的缺點：

　　●高頻機UPS電源IGBT,這種IGBT價格貴、貨源少，有嚴格的電壓、電流工作區域，抗沖擊能力差，可靠性低，故障率高;

　　●高頻UPS諧波可以耦合到零線上，使輸出側的零地電壓升高，不能滿足IBM、HP等服務器廠家對零地電壓小于1V的場地要求;

　　●對于高頻化UPS，當開關頻率高到某一數值時將會產生集膚效應、臨近效應，使當前大功率輸出隔離變壓器的制造存在材料與工藝上的困難，這是高頻化UPS不能使用輸出隔離變壓器的根本原因。

　　模塊化UPS電源和高頻機UPS有什么優勢?什么是模塊化UPS電源?高頻機UPS和模塊化UPS電源有缺點?通過本文的介紹，大家應該都明白了，在未來，模塊化UPS電源將是一種發展趨勢，隨著數據中心規模的擴張，能耗的急劇增加，模塊化UPS市場正在產生悄然變化。
