模塊化UPS是什么?模塊化UPS電源并機的優點

來源：存能電氣  日期：2020-03-03 11:12  瀏覽量：次

模塊化UPS是什么？模塊化UPS電源并機的優點。模塊化UPS不間斷電源系統，可靠性/功率密度高，維護或擴容耗時低至5分鐘。模塊化UPS具備的N+X的冗余性是傳統UPS兩臺并機所不能比擬的，沒有主機與從機之分，任何一個模塊撥出或插入均不會影響其它模塊的正常工作，按需構成N+1，N+X冗余系統。

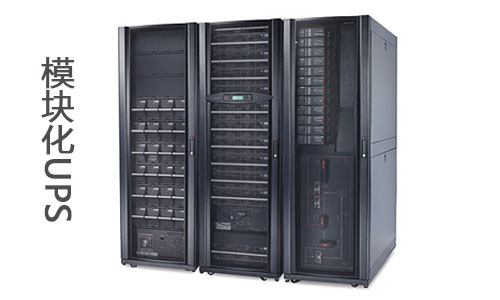

模塊化UPS是什么？

從設計原理方面來講，模塊本身就是一臺UPS電源，包括整流器、靜態旁路開關及附屬的控制電路等。模塊化最大的優點是能夠提高系統的可靠性和可用性，模塊化UPS電源的系統結構極具彈性，一個模塊出現故障并不會影響其他模塊的正常工作，其可熱插拔性能夠大大縮短系統的安裝和修復時間。

用戶在預計UPS容量時，時常會出現低估或高預計等情況，模塊化UPS電源有效的解決以上問題，幫助用戶在未來發展方向尚不明確的情況下分階段進行建設和投資。當用戶負載需要增加時，只需根據規劃階段性的增加功率模塊。

模塊化UPS電源是由機架、UPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。采用了抽屜式、高智能多制式模塊化設計，在線熱插拔技術，實現在線更換、在線維護，降低了維護難度，實行零停機工作。

模塊化UPS電源與數據機房的設計無縫集成，其是冗余可擴容的高可靠性模塊化UPS系統。模塊化UPS不間斷電源系統為客戶提供全方位穩定可靠的電力保障。模塊化UPS發展很快，很多UPS制造商也都看重這種結構方式，當信息技術已經深入到人們的日常生活，電信、金融、教育、交通、氣象……無一不和人們的日常生活緊密相連。

模塊化UPS電源并機的優點

模塊化冗余并聯”技術避免了資源浪費，冗余是提高系統可靠性的主要途徑。模塊化UPS電源采用了N+X并聯冗余無線技術，各模塊機架可完全分離，便于用戶以后的擴容或減容，使用非常方便。

并機就是備份，替補的意思，若一臺機器有問題，另一臺機器就會自動頂上，能提高系統的可靠性。如果設備總功耗需要200KVA的電源來供給的話，那么分成兩臺100KVA來供不但不是冗余，反而增加了電源的不安全性，以前一臺機好或壞各50%概率，現在兩臺機任一臺機壞都會導至好的一臺機超負荷當機，并不起到保護的作用。

●靈活性高，不受品牌限制。

●安裝簡單，無需額外調試。

●不增加額外輔助電路，不增加購置成本。

●可作n＋1熱備份，可分期擴容。

模塊化UPS的運行工作

待機：當市電輸入電源時，模塊化UPS在啟動前是待命模式，若是已經安裝電池，充電的功能就將生效。在待機模式時，將不對負載供電。

在線：整流裝備將市電整流成直流電，且把電供應給逆變器及電池充電器。逆變器直流電整波處理，把它轉化成純正及穩固的交流電，可對負載供電。

電池：在市電處在斷電時，模塊化UPS將自動切換電池模式。在停電時，重要的負載供電不中斷。電池向整流裝置供電，及向逆變器供應直流電。逆變器對直流電力整波處理，把它轉化為純正穩固的交流電，將對負載供電。

旁路：在市電輸入時，模塊化UPS啟動在開始啟動前是旁路模式。當UPS啟動后發生異常時，靜態轉化開關將會啟動，負載從逆變器轉到旁路電源，不發生供電中斷的狀況。在狀況解除時，UPS將返回到在線模式。

ECO：ECO模式能透過LCD面板設定選單啟用。在ECO模式時，旁路電源電壓及頻率處在額定范圍內，這時負載從旁路供電。旁路電源不處于額定范圍內，這時UPS把負載供電的電源從旁路轉化為逆變器。

關機：在UPS關閉并沒有市電電源時，UPS將處于關機模式。在UPS已經把電池放電到截電電壓，這時UPS也將進入到關機模式。當UPS處于關機模式時，將關閉UPS的控制電力。整流器、充電器以及逆變器將處于關閉狀態。

總結：以上就是模塊化UPS的介紹，無論是模塊化UPS還是常規UPS,都有著各自無法替代的優勢,不能說這個一定強過那個,都可以根據企業的實際需求進行市場供給。
