工業級UPS電源系統常用的電源保護解決方案

來源：存能電氣  日期：2019-11-26 11:23  瀏覽量：次

　　工業級UPS電源系統常用的電源保護解決方案。作為工業供電系統的中心,UPS是電力保護的重中之重,現代工業的生產過程自動化、信息化程度越來越高，隨之帶來的對于供電可靠性的要求也越來越高。根據負載類型的不同，可以分別配置不同類型的UPS電源產品以提高系統的可靠性。

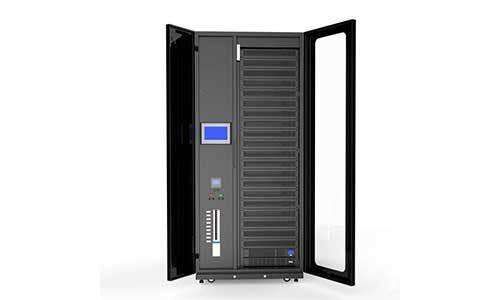

　　工業級UPS電源系統常用的電源保護解決方案

　　由于自動化程度的不斷提高，現代工業大量使用生產過程管理與控制系統，這些系統的供電可以選擇與精密工業設備使用同一組UPS系統，也可以選擇采用獨立的UPS系統。由于生產過程管理系統一般不存在沖擊性負載，因此對UPS的帶載能力要求不高，而對UPS電源的智能化程度（如遠程監控等功能）相對要求較高。

　　典型工業UPS電源系統常用的電源保護解決方案包括單機系統、并機系統、2N（雙母線）供電系統。如何選擇合適的UPS供電方案，起決于系統所帶負載的特點和重要性。對于運行當中可以有計劃中斷或停止運行的設備，可以選用單機供電；對于運行當中不能停電的重要單電源負載，選用并機供電；對于可以接入兩路UPS電源的負載，優先選用2N（雙母線）供電方案。

　　1.單機系統的應用

　　單機系統是能源行業應用最多的解決方案，根據工業級UPS電源的設計，單機運行UPS主機本體可以進行系統不停電維護。單機運行供電方案的各點交流負載獨立地由一臺UPS提供動力保護，不停電維護是通過切換到手動維修旁路退出運行當中的UPS電源主機，進行不停電維護的。手動維修旁路的切換，可以進行無中斷的“先通后斷”切換過程，不會引起負載中斷供電的問題。實現主機、旁路之間的無間斷切換過程。

　　2.并機系統的應用

　　隨著大型控制系統在能源工業領域的應用，工業UPS并機系統得到了大量和廣泛的應用。這種方案考慮到了裝置長周期的運行中對UPS主機進行維護，相比單機系統的應用方案有很大的優越性。

　　正常運行時，1＋1并機運行供電方案的全部交流負載由2臺UPS電源平均分擔，任何一臺UPS均可以帶100％負載長期工作。因此，1＋1并機運行供電方案可以完全退出1臺UPS主機進行維護。當需要檢修或者維護其中的一臺UPS時，斷開旁路柜及輸出配電柜的對應開關，就能將所要退出的UPS主機設備完全隔離。

　　3.2N（雙母線）供電系統的應用

　　2N系統應用是近年開始應用的一種交流不間斷電源工業UPS解決方案，結合負載為雙電源的特點，UPS電源系統為負載提供完全獨立的兩路UPS電源。此種供電解決方案，解決了UPS輸出端與最終負載端之間發生“單點瓶頸”故障隱患。

　　兩臺UPS雙路輸出構成雙路供電方案，是目前最典型的2N應用方案，其每套UPS單機系統都是一套完整的單機運行方式，帶來的維護、管理也是獨立的。

　　工業型UPS電源有著嚴格的使用規范，需擁有大功率UPS技能，以及結合相應工業運用經驗的企業，才可達到工業動力不間斷電源系統規劃及出產的要求。工業級UPS電源專門針對工業使用環境設計：

　　石油和天然氣：石油產品的海上采集，運輸管路

　　電力系統：發電站、電力傳輸、變電所

　　運輸：鐵路運輸，空運和海遠系統

　　水務：脫鹽、水處理

　　過程和儀表控制：化工廠、礦業、鋼廠、造紙廠的檢測和過程控制系統

　　工業UPS系統采用最新12脈沖整流，支持并機，采用三個處理器獨立控制系統，使產品可靠性得到了大幅提升，是高可靠性UPS的杰出代表。就連散熱風扇也是冗余設計。是高可靠性電源的優先之選。工業級UPS除了按照工業級標注設計之外，大量器件還采用了冗余設計，是產品的可靠性得以大幅提升。
