UPS電源廠家詳解大功率UPS電源主要元器件有哪些

來源：存能電氣  日期：2019-11-13 09:50  瀏覽量：次

　　UPS電源廠家詳解大功率UPS電源主要元器件有哪些?大功率UPS電源是作戰指揮、計算機網絡、現代通信等設備正常運行的重要保障。如果發現某個元器件有變質、功率下降等重大嫌疑,又拿不準情況下,必須立即更換。

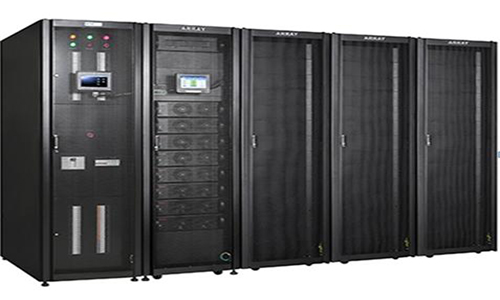

　　UPS電源廠家詳解大功率UPS電源主要元器件有哪些?

　　大功率UPS電源主要有主控芯片、逆變模塊IGBT、整流模塊、靜態開關、繼電器、主控板、逆變隔離變壓器、斷路器、吸收電容、濾波電容、霍爾傳感器、蓄電池等組成，其中逆變模塊、整流模塊、靜態開關、蓄電池是重要組成部分。

　　大功率UPS不間斷電源系統的重要功率器件IGBT廣泛應用于不間斷電源系統UPS的設計中。這種使用IGBT的在線式UPS電源具有效率高，抗沖擊能力強、可靠性高的顯著優點。中大功率UPS不間斷電源采用了先進的IGBT功率器件、性能優越的SPWM逆變器，可在線實時監測、記錄UPS蓄電池組中任何一處地方。

　　作為中大功率UPS不間斷電源中的重要功率器件，IGBT以及SCR器件近年來也得到了極大的發展，各大UPS電源廠家針對UPS的發展需要提出了大量的解決方案。

　　過去幾年里,大功率的UPS電源設計已經越來越多的采用無變壓器電路原理,這不僅使得成本進一步優化,而且將給制造技術帶來全新的面貌。隨著UPS電源向高功率領域擴展,這一電路原理還不能完全的適用,還需要增添新的原理。

　　UPS電源系統各組成元件作用

　?。?）整流器

　　整流器的作用是將從保安電源來的380V交流電整流后向逆變器提供電源，它要承擔機組在正常情況下不允許間斷供電的全部負荷。此外，整流器還有穩壓和隔離作用，能防止廠用電系統的電磁干擾侵入到負荷回路。

　?。?）逆變器

　　逆變器的作用是將整流器輸出的直流電或來自蓄電池的直流電變換成單相或三相正弦交流電。它是不停電UPS電源系統的核心部件。

　?。?）旁路變壓器

　　旁路變壓器由隔離變壓器（T01）和調壓變壓器（T02）串聯組成。隔離變壓器輸入側設±5％的抽頭。隔離變壓器的作用是防止外部高次諧波進入UPS系統。調壓變壓器的作用是把保安段來的交流電壓自動調整在規定范圍內。

　?。?）靜態切換開關A036

　　靜態開關的作用是在來自逆變器的交流電源和旁路系統電源中選擇其一送至負荷。它的動作條件是預先整定好的，要求在切換過程中對負荷的間斷供電時間＜5ms。靜態開關是一個關鍵性部件。手動旁路開關的作用是在維修或需要時將負荷在逆變回路和旁路回路之間進行手動切換。要求切換過程中對負荷的供電不中斷。

　?。?）手動旁路切換開關Q050

　　此開關專為在不中斷UPS負載電源的前提下檢修UPS而設計的，”具有“先閉后開”的特點，以保證主母線不失電。

　　總結：大功率UPS產品是采用先進的DSP控制器、高速16位數字芯片、DDC控制技術，配合使用先進的大功率器件IGBT及SCR，在穩定、先進、高效的數字/模擬混合技術基礎上，設計出的集數字化、信息化、網絡化為一體的大容量正弦波在線式高智能型UPS。
