鋰電池生產廠家解析串聯鋰電池均衡充電方法

來源：存能電氣  日期：2019-10-18 14:01  瀏覽量：次

　　鋰電池生產廠家解析串聯鋰電池均衡充電方法。鋰電池組串聯均衡充電時，忽略單節電池容量差別的影響，一般內阻較小的電池先充滿。保護電路的設計能夠滿足串聯鋰電池組保護的需要，保護功能齊全，能可靠地進行過充電、過放電的保護，同時實現均衡充電功能。

　　鋰電池生產廠家解析串聯鋰電池均衡充電方法

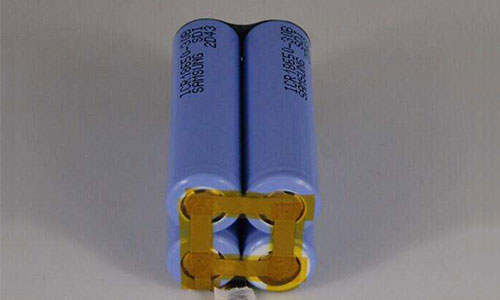

　　串聯鋰電池是電池PACK組裝過程中的一種常見現象。

　　1、串聯鋰電池需要的PWM數量是2×(n-1)，n是電池?cái)?shù)量。相對還是比較多的。而且能量轉移只能從一節電池轉移到與它相鄰的電池。如果電池?cái)?shù)量多的話，控制算法還是相當復雜的，那么關鍵問題只是成本而已。

　　2、串聯鋰電池如果使用bq78PL114+BQ76PL102，最多可以管理8節電池。如果電動汽車需要80節，那么需要10個這樣的電池組分別管理，這樣的話，成本又增加了。所以這款I(lǐng)C應該是針對手持設備鋰電池包，12.8V鋰電池組，或者筆記本電池，或者電動自行車電池比較合適。

　　3、串聯鋰電池對于PWM頻率，占空比，電感容量的選擇，三者是相互關聯的。Ti的IC推薦頻率是200kHz，這樣可以減小電感，從而降低成本。

　　鋰電池串聯知識由于電池在生產過程中，從涂膜開始到成為成品要經過很多道工序。即使經過嚴格的檢測程序，使每組電源的電壓、電阻、容量一致，但使用一段時間，也會產生這樣或那樣的差異。

　　如同一位母親生的雙胞胎，剛生下時可能長得一模一樣，做為母親都很難分辨。然而，在兩個孩子不斷成長時，就會產生這樣或那樣的差異鋰動力電池也是這樣。使用一段時間產生差異后，采用整體電壓控制的方式是難以適用于鋰動力電池的。

　　成組鋰電池串聯充電時，應保證每節電池均衡充電，否則使用過程中會影響整組電池的性能和壽命。常用的均衡充電技術有恒定分流電阻均衡充電、通斷分流電阻均衡充電、平均電池電壓均衡充電、開關電容均衡充電、降壓型變換器均衡充電、電感均衡充電等。
