鋰電池PACK重要的組件—鋰電芯和保護板

來源：存能電氣  日期：2019-10-17 15:37  瀏覽量：次

　　鋰電池PACK重要的組件—鋰電芯和保護板。當下新國標大背景下，鋰電池需求量越來越大，很多鉛酸電池企業也紛紛推出鋰電產品。鋰電池電芯組裝成組的過程稱為PACK，可以是單只電池，也可以是串并聯的電池模組等。下面介紹鋰電池PACK重要的組件—鋰電芯和保護板。

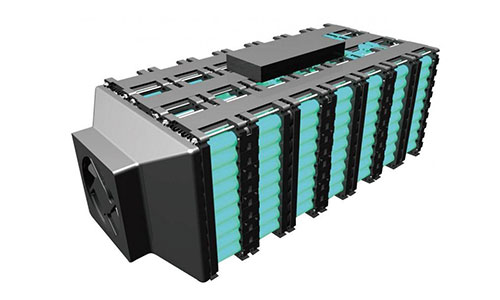

　　鋰電池PACK鋰電芯

　　鋰電芯并不是鋰電池。一般鋰電池大體包含兩部分：鋰電芯+控制芯片。鋰電芯是儲存電量的載體，而控制芯片則是充放電等控制鋰電池工作的重要部分。鋰電池如果沒有控制芯片只有電芯，那么充放電時不能控制電流電壓，就可能會瞬間燒毀甚至爆炸。

　　根據自己設計要求選取對應電芯，并聯及串聯的電池要求種類一致、型號一致，容量、內阻、電壓值差異不大于2%。一般情況下，電池通過并聯串聯組合后，容量損失2%—5%，電池數量越多，容量損失越多。不管是軟包裝電池還是圓柱電池，都需要多串組合，如果一致性差，影響電池容量，一組中容量最低的電池決定整組電池的容量。要求大電流放電性能。電機起步電流是正常工作電流的3倍，大電流放電才能提高電機動力性能。要求電池散熱良好。電池數量較多，電池箱內部的電池溫升不容易散出來，造成各電池間溫度不均勻，放電特性不一，長久造成電池性能下降。生產工藝水平高。電池要能承受顛簸路面的振動沖擊。對生產工藝尤其是點焊工藝要求高。焊接完畢后進行測試以防虛焊、脫焊。

　　鋰電池PACK保護板

　　鋰電池的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。在保護板正常的情況下，Vdd為高電平，Vss，VM為低電平，DO、CO為高電平，當Vdd，Vss，VM任何一項參數變換時，DO或CO端的電平將發生變化。

　　鋰電池PACK工藝流程

　　鋰電池的PACK通過二種方式實現，一是通過激光焊接或超聲波焊接或脈沖焊接，這是常用的焊接方法，優點是可靠性較好，但不易更換。二是通過彈性金屬片接觸，優點是不需焊接，電池更換容易，缺點是可能導致接觸不良。

　　鋰電池PACK的特點

　　1、有完整的功能，可直接應用；種類的多樣性，同一應用需求有多種PACK能實現。

　　2、鋰電池PACK要求電池具有高度的一致性(容量，內阻，電壓，放電曲線，壽命)。

　　3、鋰電池PACK的循環壽命低于單只電池的循環壽命。

　　4、在限定的條件下使用。

　　好啦，以上就是鋰電池PACK重要的組件—鋰電芯和保護板知識講解，實際上電池PACK還有很多需要你們?nèi)チ私?。鋰電池需求量越來越大，企業想要發展，就必然要依靠比電池生產企業、整車企業更專業的技術及更好的成本控制能力，以及更專業的自動化設備來實現與整車廠的穩定的合作。
