UPS廠家分析電力通訊專用UPS不間斷電源的原理

來源：存能電氣  日期：2019-09-25 16:55  瀏覽量：次

　　UPS廠家分析電力通訊專用UPS不間斷電源的原理。我國的電力行業在20世紀初得到了巨大的飛躍式發展，目前電力行業已經掌控了整個世界的命脈，斷電對于一個國家來說是個不容忽視的問題，電力系統中專用的UPS在通信領域占據著重要的地位。下面UPS廠家分析電力通訊專用UPS不間斷電源的原理。

　　電力通訊專用UPS不間斷電源的原理

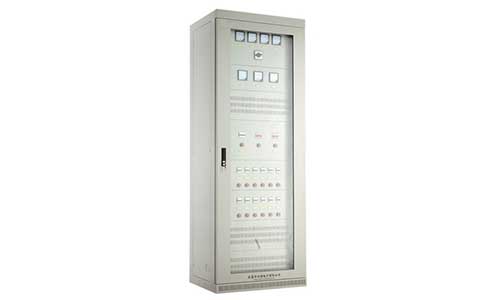

　　電力UPS電源是專門為發電站、變電站等電力行業設計，將自備直流屏的220V、110V直流電逆變成純正弦波輸出，供監控系統、自動化儀表、通信系統、微機系統等需要交流電的核心設備使用的電力UPS電源。廣泛應用于發電廠、變電站、配電所等。

　　工作原理：

　　1、在電力系統中，分布式控制系統、監控系統、自動化儀表、通信系統、微機系統等核心設備對供電質量和可靠性要求非常高，需要專用電力UPS來供電，這些負載絕大多數為單相負載。

　　2、電力UPS系統一般由電力UPS電源主機、旁路穩壓柜、輸出饋線柜三部分組成。

　　電力通訊專用UPS基本功能

　　市電中斷供電時，能不間斷供電；始終向負載提供高質量的交流電源，達到穩壓、穩頻、抑制浪涌、尖峰、電噪音、補償電壓下陷、長期低壓等因素干擾。動態式UPS由引擎與發電機組構成，它是靠交流市電驅動交流電動機旋轉，從而帶動同軸的交流發電機和慣性飛輪同速旋轉運行，由發電機向負載供電。市電波動時由于慣性飛輪對短時間的電壓突變后干擾無反應，保證了輸出電壓的穩定；市電斷電靠飛輪的慣性將額定電壓供電再延長5秒鐘，由于保存數據信息。后來發展到內燃機式UPS系統，但這類UPS體積大噪音大.效率低，在目前應用不多。就目前用得最多的，最常用的UPS還是靜態式UPS，現在一般講的UPS也是指靜態式UPS，但在概念上還是應分清楚。

　　電力通訊專用UPS性能特點

　　1、整流器

　　單相/三相交流市電通過匹配隔離變壓器送至整流器的輸入，當市電電壓在±25%范圍波動，負載在100%的范圍內變化時，整流器輸出直流電壓穩定在±5%內。

　　2、逆變器

　　采用SPWM技術，通過IGBT模塊逆變器把直流電壓變換為標準的正弦波交流電壓，就可以最大程度地降低失真，減小濾波器的體積，確保在負載變化時取得極好的動態特性。

　　3、直流屏

　　在市電欠壓或故障時，與直流端相聯的直流屏就會自動毫不間斷地供電，直流屏放電時會給出信號；在接近終止放電電壓時，系統將給出警示信號，如果放電至極限電壓，系統就會轉入備電運行。

　　4、市電/備電

　　在使用雙路交流(市電為主電，另外一組為備電的機型時，市電異?；蚬收蠒r，轉為備用電源供電。兩路交流輸入都故障時，才轉為直流屏供電。

　　5、靜態開關

　　靜態開關可不間斷地實現旁路與逆變的切換功能，切換可以自動完成，也可以通過手動完成。

　　UPS不間斷電源在電力系統中的應用已越來越廣，隨著電力通訊、無人值守變電站、微機監控等電力自動化設備的普及和應用，電力系統對不間斷電源提出了更高的要求。雖然發電廠均有兩路進電，但這并不能保證能夠毫無間斷地給計算機等重要負載供電，要保證微機等信息設備的電源指標，就必須采用UPS不間斷電源。
