UPS廠家告訴你UPS不間斷電源的工作原理

來源：存能電氣  日期：2019-09-09 13:46  瀏覽量：次

　　UPS廠家告訴你UPS不間斷電源的工作原理。UPS不間斷電源作為主要的供電設備,使電網和用電器進行隔離,既避免負載對電網產生干擾,又避免電網中的干擾進入和影響負載。所謂不間斷電源，是指在市電品質超出用電設備的范圍后，設備仍然可以從UPS獲得高品質電源。其主要運用在不能停電的場合。

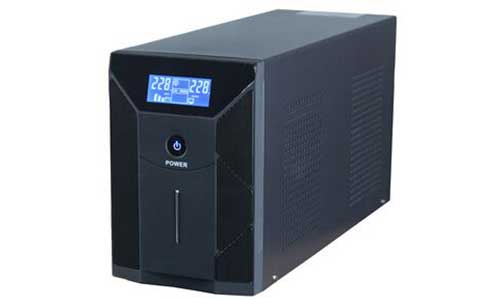

　　UPS廠家告訴你UPS不間斷電源的工作原理

　　UPS不間斷電源的工作原理其實很簡單，就是通過市電整流，然后給我們事先準備好的蓄電池進行充電，再通過這個蓄電池給逆變器供電，以此來達到一個在市電斷電之后，能自動供電的作用，這也就被稱為不間斷電源的UPS。

　　UPS不間斷電源當電網電壓正常時，市電電壓通過UPS穩壓后供應給負載使用，性能好的UPS不間斷電源本身就是良好的交流穩壓器，同時改善電源質量；同時它還對機內的電池進行充電，儲存后備能源；

　　當電網電壓異常時，UPS不間斷電源的逆變器將電池的直流電能轉換為交流電能維持對負載的供電。在電網供電之間自行切換，確保對負載的不間斷供電。而且可以根據設備的精密程度來選擇可承受的切換時間。

　　從嚴格意義上講，UPS不是一種電源，它不是依靠能量形式的轉換來提供電能，它只是提供一種兩路電源之間無間斷相互切換的機會，這才是UPS的主要設計思想。從構造上來說，UPS不間斷電源主要可以由蓄電池、逆變器、整流器和靜態開關等主要的幾個部分組成。

　　不間斷電源UPS系統正常運行原理：供給負載負載的所有電力都經過整流/充電器和逆變器的雙重轉換(AC-DC-AC)，雙轉換模式因此而得名。整流器/充電器對電池進行浮充電以保持電池處于滿充狀態。

　　目前市場上銷售的不間斷電源UPS多以VA作為容量單位。V是電壓，A是電流，V×A就等于功率，即不間斷電源的容量。UPS不間斷電源，現在被很廣泛的用于各發電廠以及變電站，足以保證能夠在負載過高的情況下，并且仍然能提供正常的供電。

　　三種主要類型的UPS工作原理

　　后備式UPS-這是最簡單、成本最低的電源保護形式。負載始終由市電供電，如果停電，電源系統會切換到UPS及其充滿電的蓄電池作為備用電源。對于數據中心等關鍵任務環境，離線UPS并不是最合適的電源保護方法。

　　在線互動式UPS-這種類型與離線UPS類似，但增加了對自動穩壓器或AVS的保護。這最大限度地降低了任何電壓不可預測性的風險。在線互動式UPS單元通常用于電話交換機、服務器和小型電機應用。

　　在線式UPS-也稱為在線雙變換UPS。在這種類型的電源保護系統中，負載不直接連接到電源。電源進入U(xiǎn)PS并通過整流器，將整流器從交流電（AC）轉換為直流電（DC）。然后，UPS逆變器將其轉換回交流電，然后為實際負載供電。如果在線電源保護系統中存在電源故障，則電源不會中斷，即使只有幾毫秒，它會立即切換到備用電源。

　　以上就是UPS不間斷電源的工作原理，UPS不間斷電源成為了電力供電系統的后備軍，近年來,UPS電源和蓄電池行業也呈現出良好的發展勢頭。
