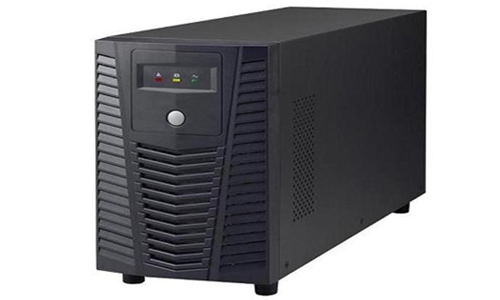

在線式UPS電源的“在線”含義包括哪些

來源：存能電氣  日期：2019-08-19 09:22  瀏覽量：次

　　在線式UPS電源的“在線”含義包括哪些？在線式UPS電源都具有較強的軟件功能，可以方便地上網，進行UPS的遠程控制和智能化管理。真正的在線式是：浮充的同時逆變，就是說一邊是充電電路、一邊是逆變器，中間是電池，根本不須微處理器電路偵測和切換，0切換時間。

　　什么是在線式UPS不間斷電源？

　　在線式UPS電源指的是當市電正常供電時，市電經濾波回路及突波吸收回路后，分為兩個回路同時動作，其一是經過充電回路對UPS蓄電池組充電,另一個則是經整流回路，作為變流器的輸入，再經由變流器的轉換提供凈化過的交流電力給負載使用;此時若市電發生異常，則變流器的輸入則改由電池組來供給，變流器持續提供電力，達到完全不斷。

　　由此可知，在線式不斷電系統的輸出完全由變流器來供給，不論市電電力品質如何，其輸出均是不亂且純凈的正弦波電源。在線式UPS電源開機后逆變器始終處于工作狀態，因此在市電異常轉電池放電時沒有間斷時間，即0間斷。

　　在線式UPS電源的“在線”含義包括哪些？

　　在線式UPS電源的“在線”含義包括①零轉換時間；②輸出電壓穩壓率低；③可過濾輸入電源突波、雜波等功能。

　　1.零轉換時間

　　在線式UPS開機后逆變器始終處于工作狀態，因此在市電異常轉電池放電時沒有中斷時間，即0中斷。

　　2.輸出電壓穩壓率低

　　當市電電壓變化范圍為180~250V時，它的輸出電壓穩定范圍可達220V±3%，正弦波的工作頻率穩定范圍在50Hz±1%。

　　3.可過濾輸入電源突波、雜波等功能

　　在線式UPS一般采用20kHz以上的PWM技術，其噪聲較小，約為50dB。在線式UPS電源的控制電路中，采用輸入變壓器、輸出變壓器及光電耦合器件等將“強電”驅動部分與“弱電”控制線路部分從電的角度隔離開來，因而電路的可靠性得到了極大的提高。這種UPS的故障率一般都很低。

　　在線式UPS電源的特點

　　在線式UPS電源無論是在市電正常時，還是在市電中斷由機內蓄電池向逆變器供電期間，它對負載的供電均是由UPS的逆變器提供。電路簡單，成本低?？煽啃愿摺Ｐ矢?，效率可達95%以上。過載能力強，在市電供電時，過載能力可達200%。

　　在線式UPS同后備式UPS相比，具有優良的輸出電壓瞬變特性。一般在l00%負載加載或100%負載減載時，它的輸出電壓變化范圍為1%左右，這種變化的持續時間一般為1~3周波。

　　在線式UPS一般采用20kHz以上的PWM技術，其噪聲較小，約為50dB。大部分UPS電源都具有較強的軟件功能，可以方便地上網，進行UPS的遠程控制和智能化管理。

　　總結：UPS的供電方式的設計，由于成本、市場、體積、重量等原因，存在多種形式，各個形式有不同的特點。選購UPS時，要了解各種機型的性能特點，根據自己應用場合的需求情況，從中選出適合自己的UPS。不同的設計結構，造價也不同。對于一些重要場所，不允許UPS供電電源有間隙，那就要購買在線式的了。
