不間斷電源離線式UPS系統與在線式UPS系統的區別

來源：存能電氣  日期：2019-08-12 14:24  瀏覽量：次

　　不間斷電源離線式UPS系統與在線式UPS系統的區別。不間斷電源是由20世紀60年代的旋轉發電機發展到目前的具有一定智能化程度的靜止式全電子電路，它也是隨著電子技術特別是功率器件和自動控制技術的飛速發展而日趨成熟的。本文通過分析不間斷電源離線式UPS系統與當今在市場上主流的在線式UPS系統工作原理及其相關知識，闡述了離線式UPS系統與在線式UPS系統的區別。

　　在線式UPS系統

　　在線式UPS為市電輸入，整流穩壓成直流，一邊給電池充電，一邊給逆變器供電，由逆變器輸出給負載，逆變器輸出的波形為正弦波，波形較好且穩定。當市電斷電時，電池通過逆變器輸出給負載。它一般使用在電源要求高、三相供電的場合。

　　在線UPS始終與主要負載連接，或直到其中的電池充滿電。在這種情況下，我們的電子設備從在線UPS獲取電力，而不是直接從AC主電源獲取電力。因此，即使主交流電故障，我們的電子設備的操作也不需要停止。在線UPS的一個很好的例子是筆記本電腦。我們可以在充電時使用筆記本電腦，也可以在充電后再使用筆記本電腦。然而，我們的使用可能是，我們的設備僅通過連接到主電源的充電或充電電池獲得電力。

　　在線式UPS系統的結構和工作模式如下：系統不斷將市電交流電整流為直流電，然后將直流電再轉化為交流電供給負載。其中蓄電池位于逆變器與整流器之間的直流母排上，由于此類UPS系統不間斷地向負載供電，因此也被稱為“在線式”UPS系統，也可稱為“傳統型”或“雙變換型”系統。

　　離線UPS系統

　　離線UPS不需要經常使用它。僅在主電源故障時才需要。在這種情況下，電子設備直接從主交流電源獲取電力，而不是從UPS獲取電力。當主輸入電源有電壓波動或波動時，離線式UPS給電子設備供電。因此，這些UPS只在停電時才需要，而不是全部。離線UPS電源最好的例子之一是我們在家里或辦公室使用的臺式電腦。這些計算機有一個單獨的UPS單元，并在電源故障時向計算機供電。唯一需要的措施是切換延遲。離線UPS表示，如果能夠在較短的時間內完成切換，效果會更好。

　　離線式UPS系統的結構和工作模式如下：正常運行期間，負載通過常閉合的PES電力電子開關由市電進行供電。運行時對電源的全部三相電壓進行持續監測，如果市電干擾監測器檢測到干擾造成電壓突降或突升超過額定電壓的10%，監測器將向PES發送一個“打開”信號，同時向逆變器模塊發送一個“運行”信號。逆變器模塊在1毫秒之內向關鍵負荷提供經過調整的輸出電壓。負荷通常在2~4ms之內被切換到儲能電源，負荷不會受到任何故障的影響。當市電電壓恢復正常時，離線式UPS系統使得其輸出電壓與市電保持同步，然后向PES發送一個“閉合”信號，同時向逆變器模塊發送一個“停止”信號。電池充電器通常在幾秒鐘之后啟動，將電池容量充電至100%。

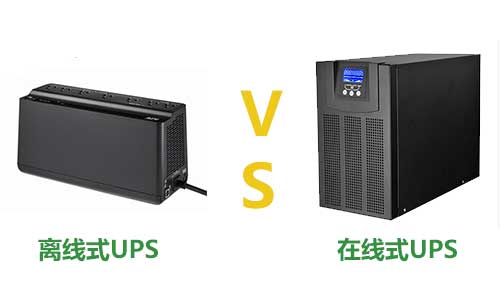

　　不間斷電源離線式UPS系統與在線式UPS系統的區別

　　1、輸入差異

　　在線式UPS直接獲得交流電源，并將交流——直流逆變電源用于電子設備。離線式UPS它獲得交流電源并被充電，但充電的交流——直流逆變器電源僅在發生電力故障時使用。

　　2、工作溫度差異

　　在線UPS無論何時打開這些設備，它都會為電子設備供電。它被充電，然后提供給設備的電源。這意味著它必須工作更多的時間，工作溫度也是如此。離線UPS它只在電源故障期間進入畫面。所以，操作溫度并不總是更高，只有在使用更多的時間后才會被加熱。

　　3、使用的零件差異

　　在線UPS為了保持其操作頻率和對電子設備的持續供電，需要很多部件。這些部件也應該謹慎選擇，因為它必須忍受更高的工作溫度。離線式UPS操作時間確實較少，因此也可以選擇部件。這些部件經常不會升溫，因此這種部件就足夠了。也只有在長時間停電等極端條件下，才需要更長的運行時間。因此，這些零件不需要非常小心，因為它們很難長時間使用。

　　4、成本差異

　　在線式UPS使用的零件數量需要更多的成本。離線式UPS它只需要較少的成本，因為它只涉及較少的零件。

　　5、電池使用情況差異

　　在線式UPS在電子設備使用期間，它始終使用電池。所以電池總是在使用。離線式UPS在發生電源故障之前，不會使用電池。因此很少使用電池。

　　6、極端電壓失真差異

　　在線式UPS為了處理這種極端的電壓波動而設計的，這種情況在這里是可以預料的。由于在線UPS始終處于運行狀態，無論主電源的電壓波動如何，都無需擔心。電壓波動越大，離線式UPS的使用就越多。頻繁的切換可能導致切換延遲，或者最終可能降低其性能。

　　7、產量差異

　　在線式UPS保持穩定，幾乎固定在一個特定的頻率。離線式UPS在一個范圍內顯著變化。

　　8、可靠性差異

　　當您長時間使用在線式UPS時，會導致不可靠的服務。離線式UPS由于使用的零件更少工作溫度更低，因此可以提供可靠的服務。

　　9、供電時間差異

　　在線式UPS系統提供10-30分鐘的供電時間，需更多的電池及維護工作。離線式UPS系統提供60秒滿負荷供電，足以支持負荷平滑切換到后備發動機啟動。

　　10、安裝差異

　　在線式UPS系統需要寶貴的戶內空間或?qū)Ｓ梅块g。離線式UPS系統適用于戶內或戶外安裝，戶外安裝可明顯減少安裝成本。

　　11、效率差異

　　在線式UPS系統采用在線式整流器與逆變器，能效通常為90%至92%，包括空調部分。離線式UPS系統能效為98%至99%，比傳統UPS系統高6%至9%，減少運行成本。

　　總之，當您需要更長時間并且主電源波動劇烈時，請使用在線式UPS。當您非常關心成本和希望降低工作溫度時使用離線式UPS。
