鋰電池保護板技術指標,鋰電池保護解決方案

來源：存能電氣  日期：2019-08-05 09:53  瀏覽量：次

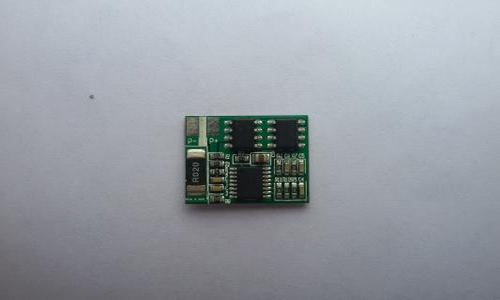

　　鋰電池保護板技術指標，鋰電池保護解決方案。通俗的來講，鋰電池一般都要有一個與之對應的鋰電池保護板輔助其工作。鋰電池保護板的作用就是避免短路等一系列的意外情況，所以保護板的參數要求也是極其精密的。

　　鋰電池保護板技術指標

　　1、電壓保護能力

　　過充電保護：鋰電池保護板必須具有預防電芯電壓超過預設值的能力過放電保護：保護板必須具有預防電芯電壓底于預設值的能力

　　2.電流能力

　　保護板作為鋰電芯的安全保護器件,既要在設備的正常工作電流范圍內,能可靠工作,又要在當電池被意外短路或過流時能迅速動作,使電芯得到保護。

　　3、導通電阻

　　由于通訊設備的工作頻率較高，數據傳輸要求誤碼率低，其脈沖串的上升及下降沿陡，故對電池的電流輸出能力和電壓穩定度要求高，因此保護板的MOS管開關導通時電阻要小，單節電芯保護板通常在<70mΩ，如太大會導致通訊設備工作不正常，如手機在通話時突然斷線、電話接不通、噪聲等現象。

　　4、自耗電流

　　定義：IC工作電壓為3.6V，空載狀態下，流經保護IC的工作電流，一般極小.保護板的自耗電流直接影響鋰電池的待機時間，通常規定保護板的自耗電流小于10微安。

　　5、機械性能、溫度適應能力、抗靜電能力

　　鋰電池保護板必須能通過國標規定的震動,沖擊試驗;保護板在-40到85度能安全工作,能經受±15KV的非接觸ESD靜電測試。

　　鋰電池保護解決方案

　　近幾年來，業界出現了將幾個芯片封裝在一起以提高集成度、縮小最后方案面積的趨勢。鋰電池保護市場也不例外。兩種鋰電池保護方案A及B看起來是將兩個芯片集成于一個芯片中，但實際上其封裝內部控制器IC及開關管芯片仍是分開的，來自不同的廠商，該方案僅僅是將二者合封在一起，俗稱“二芯合一”。

　　XB430X系列芯片集成度非常高，不僅將傳統的控制IC和開關管集成，而且將原理圖1中R1、R2也集成到同一芯片。集成后的芯片非常小，最小的可以采用市面上通用的SOT23-5L封裝。該芯片系列開關管內阻極低，最小內阻可達40mΩ以下，與市面上最好的開關管內阻相當。當采用最小封裝SOT23-5L時，持續充電和放電電流可達2.5安培，而不會有散熱問題。若持續充放電電流大于2.5A，建議使用XB430X系列中的SOP8封裝產品。

　　XB430X具有傳統保護方案中的所有保護功能：過充保護、過放保護、過流保護和短路保護。不僅如此，由于控制IC與開關管集成于同一芯片，控制IC可隨時檢測開關管芯片溫度。當電池因長期在高溫環境下使用，或充放電時電流超過正常充放電電流，卻又沒有達到過流保護閾值等原因而致使芯片溫度過高時，會啟動過溫保護功能，以保護芯片及電池。另外，內置開關管帶有ESD保護功能，可大幅提高保護板和電池在加工過程中的良率。

　　XB430X內部控制IC及開關管來自于同一個生產工藝，同一個廠商，封裝選用最成熟通用的封裝形式，因而一致性能比傳統方案、“二芯合一”方案、正極保護方案都要高很多。

　　采用XB4301系列芯片，完成最終電池保護方案只需兩個元器件，與傳統方案的5個元器件相比，每臺貼片機的產能和效率可以提高到原來的2.5倍。與傳統的方案相比，鋰電池保護板廠商不僅不要購買電阻及開關管芯片，精簡了資源鏈，而且在制作保護板時減少兩個電阻的焊盤以及開關管的8個焊點，從而大大降低了保護板的制作成本。

　　總結：鋰電池保護板作為電池系統的核心組成部分,是動力電池與外部世界的橋梁,決定著電池的利用率,其性能對電池使用成本和安全性至關重要。鋰電池保護板的部件,對電池的安全擔負著重要使命，它本身的性能和品質也是電池組性能和品質的一個重要因數。
