UPS的作用,UPS電源靜態開關的作用

來源：存能電氣  日期：2019-08-05 09:05  瀏覽量：次

　　UPS的作用,UPS電源靜態開關的作用。如今的UPS產品和傳統的UPS電源相比，如今的UPS電源更為穩定可靠，也更為人性化，管理操作都很方便。如今的UPS電源產品中，都采用了靜態開關，靜態開關又稱靜止開關。UPS電源更快速的為電力負載提供可靠穩定的持續電源．讓用戶操用更方便快捷。

　　UPS的作用

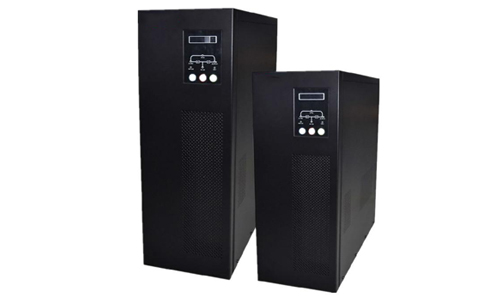

　　UPS電源主要由UPS主機及UPS電池組成，分為在線式、后備式及在線互動式幾種。UPS是一種含有儲能裝置，以逆變器為主要組成部分的恒壓恒頻的不間斷電源。主要用于給單臺計算機、計算機網絡系統或其它電力電子設備提供不間斷的電力供應。

　　一旦停止供電，它就能提供電源，使用電設備維持一段工作時間，保持時間可能是10分鐘、半小時等，延時時間一般由蓄電池的容量決定。

　　UPS的作用主要有以下幾個：

　　1.市電中斷的情況下，能利用自身所帶的蓄電池通過逆變電路將直流電轉換為220V交流電給計算機及網絡系統供電，保證計算機及網絡系統能正常運轉。

　　2.對市電有穩壓作用，能在電網電壓波動時穩定電壓。

　　3.能抑制電網的電力諧波干擾、電壓瞬間跌落、高壓浪涌、電壓波形畸變、電磁干擾等電力污染，為計算機及其它設備提供電壓穩定、波形純正的電力供給，保證計算機及網絡系統的正常工作和數據不受干擾。

　　UPS電源靜態開關的作用

　　UPS電源中靜態開關功能是旁路轉換，而且是零轉換時間。此功能可以保證UPS出現故障轉旁路維修時給UPS后端設備持續不間斷供電。既維護了UPS后不影響后端設備的工作。靜態開關又稱靜止開關，它是一種無觸點開關，是用兩個可控硅（SCR）反向并聯組成的一種交流開關，其閉合和斷開由邏輯控制器控制。分為轉換型和并機型兩種。

　　大多數UPS不間斷電源采用兩個反向并聯的晶閘管組成一個靜態開關，靜態開關作為UPS的旁路開關而問世。靜止變換式UPS的問世對數據保護起到了關鍵作用，使供電更加可靠，即使在UPS故障或負載過載時也能使計算機有電可用，就在UPS輸入和輸出之間并聯上一個開關，更為了使開關切換時不會由于斷電時間過長就采用了晶閘管電子開關，這就是靜態旁路開關。

　　以在線式UPS靜態開關的質量、切換性能的優劣以及在UPS電源整機中的工作環境是否能滿足其要求，將直接影響UPS的可靠性。所以靜態開關是UPS電源中的重要部件。

　　也有一些UPS電源在切換控制電路的時序上做了過渡設計，允許UPS電源由逆變器供電狀態直接切換到檢修旁路供電。以上所介紹的靜態開關的切換條件必須是在逆變器的頻率及相位跟蹤市電功能正常的情況下進行切換。

　　UPS應用中靜態開關的作用是什么？

　　一，在UPS電源中兩個交流電源的頻率、幅值都相同時才可并聯正常工作。所以當某一個交流電源發生故障時，在兩個電源之間將產生均衡電流，從而使兩個并聯電源的輸出電壓發生變化，影響供電的可靠性。靜態開關的作用是切斷發生故障的電源輸出，做到逆變器輸出和市電旁路輸出間的無間斷切換。對于小于2kVA在線式UPS電源，其逆變器輸出和市電旁路輸出問的切換，大多采用快速繼電器作為切換元件，因為其切換時間只有2ms～5ms，適合通信設備要求電源不中斷的需要。

　　二，對于容量在2kVA以上的UPS電源而言，由于繼電器工作電流的增大，其切換時間會增加至80ms～120ms，而且繼電器拉斷瞬間所產生的火花將產生高溫而損壞接點，或者在常開和常閉接點間形成電弧而將兩個交流電源產生瞬間短路，所以繼電器用于切換僅限于小容量UPS電源。具有互鎖特性的交流雙接觸器，雖然能控制輸出功率較大的UPS電源，但其切換時間有十多毫秒。

　　以上就是UPS的作用和UPS靜態開關的作用，希望對你們有幫助！
