鋰電池的保護措施,鋰電保護板有什么作用

來源:存能電氣  日期:2019-07-30 11:24  瀏覽量:

  鋰電池的保護措施,鋰電保護板有什么作用?鋰電池保護板是對串聯鋰電池組的充放電保護。假冒偽劣的鋰電池很有可能出現過充,過放問題,從而導致爆炸,也有可能發生內部電路的短路,造成爆炸。然而有一種產品可以有效地防止鋰電池過充,過放和內部電路發生短路,它就是鋰電池保護板。

  鋰電池的保護措施有哪些?

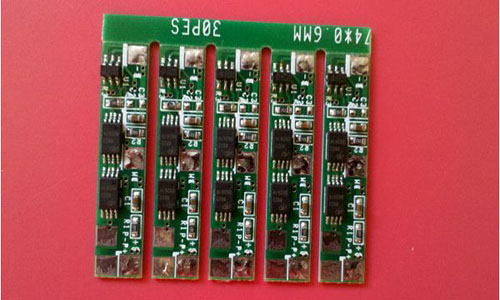

  1.鋰電池保護板

  當電芯電壓在2.5V至4.3V之間時,DW01的第1腳、第3腳均輸出高電平(等于供電電壓),第二腳電壓為0V。此時DW01的第1腳、第3腳電壓將分別加到8205A的第5、4腳,8205A內的兩個電子開關因其G極接到來自DW01的電壓,故均處于導通狀態,即兩個電子開關均處于開狀態。此時電芯的負極與保護板的P-端相當于直接連通,保護板有電壓輸出。

  2.保護板過放電保護控制原理

  當電芯通過外接的負載進行放電時,電芯的電壓將慢慢降低,同時DW01內部將通過R1電阻實時監測電芯電壓,當電芯電壓下降到約2.3V時DW01將認為電芯電壓已處于過放電電壓狀態,便立即斷開第1腳的輸出電壓,使第1腳電壓變?yōu)?V,8205A內的開關管因第5腳無電壓而關閉。此時電芯的B-與保護板的P-之間處于斷開狀態

  鋰電池保護板處于過放電狀態并一直保持。等到保護板的P與P-間接上充電電壓后,DW01經B-檢測到充電電壓后便立即停止過放電狀態,重新在第1腳輸出高電壓,使8205A內的過放電控制管導通,即電芯的B-與保護板的P-又重新接上,電芯經充電器直接充電。

  3.保護板過充電保護

  當電池通過充電器正常充電時,隨著充電時間的增加,電芯的電壓將越來越高,當電芯電壓升高到4.4V時,DW01將認為電芯電壓已處于過充電電壓狀態,便立即斷開第3腳的輸出電壓,使第3腳電壓變?yōu)?V,8205A內的開關管因第4腳無電壓而關閉。此時電芯的B-與保護板的P-之間處于斷開狀態。即電芯的充電回路被切斷,電芯將停止充電。保護板處于過充電狀態并一直保持。

  等到保護板的P與P-間接上放電負載后,因此時雖然過充電控制開關管關閉,但其內部的二極管正方向與放電回路的方向相同,故放電回路可以進行放電,當電芯的電壓被放到低于4.3V時,DW01停止過充電保護狀態重新在第3腳輸出高電壓,使8205A內的過充電控制管導通,即電芯的B-與保護板P-又重新接上,電芯又能進行正常的充放電。

  4.短路保護控制過程

  短路保護是過電流保護的一種極限形式,其控制過程及原理與過電流保護一樣,短路只是在相當于在PP-間加上一個阻值小的電阻(約為0Ω)使保護板的負載電流瞬時達到10A以上,鋰電池保護板立即進行過電流保護。

  5.電流保護:它主要體現在工作電流與過電流使開關MOS斷開從而保護鋰電池組或負載。

  6.溫度保護:一般在智能鋰電池上都會用到,也是不可少的。但往往它的完美總會帶來另一方面的不足。我們主要是檢測電池的溫度來斷開總開關來保護電池本身或負載。

  鋰電保護板有什么作用?

  一,充電不時均衡,它首要是在充電時任何一顆電池的電壓高出一切電池平均電壓時,它就發動均衡,不管電池的電壓在什么規模,它首要是應用在智能軟件計劃上。當然如何界說能夠由軟件任意調整。此計劃的優點它能有更多的時刻去做電池的電壓均衡。

  二,電壓定點均衡,便是把均衡發動定在一個電壓點上,如錳鋰電池,很多就定在4.2V開端均衡。這種方法只是在電池充電的末端進行,所以均衡時刻較短,用途可想而知。

  三,靜態自動均衡,它也能夠在充電的過程中進行,也能夠在放電時進行,更有特色的是,電池在靜態放置時,假如電壓不共一起,它也在均衡著,直到電池的電壓到達共同。

  鋰電池保護板可以保護鋰電池,避免鋰電池過放的功能。當鋰電池過度放電時,鋰電池內部的內存物就會發生質的變化,這時候鋰電池保護板就能感知到這一點,從而快速地切斷放電電源,使得鋰電池不至于將電全部放出,從而保證鋰電池內部電流的穩定,避免了鋰電池過放的情況出現。

  鋰電池保護板的功能主要是對充電型電池的電芯進行保護,維持電池充放電過程中的安全穩定,對整個電池電路系統性能起著重要的作用。
