原來這才是UPS不間斷電源工作原理的解讀

來源：存能電氣  日期：2019-07-22 14:48  瀏覽量：次

　　原來這才是UPS不間斷電源工作原理的解讀。UPS就是指不間斷電源，是將蓄電池與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電的系統設備?？茖W(xué)合理的使用、維護UPS可以在一定程度上強化數據的可靠性、負載設備的穩定性,保障飛行的安全性。

　　UPS不間斷電源工作原理

　　UPS電源可分為：在線式UPS電源、后備式UPS電源、在線交互UPS電源，下面UPS電源存能電氣小編就詳細介紹一下他們的工作原理。

　　在線式UPS電源的工作原理：

　　①當市電正常時，市電經整流器將交流電轉變?yōu)橹绷麟娊o電池充電，同時輸出到逆變器將直流電轉化為正弦交流電，經轉換開關輸出到負載。

　　②當市電輸入不正常時，由電池經逆變器輸出到負載。

　　③當逆變器發生故障或輸出功率不足(由于過載、過熱等原因)時，轉換開關將自動切換至靜態旁路由市電繼續供電。若旁通是由于過載引起的，UPS將在負載低于100%時，跳回逆變器正常輸出。若旁通是由于過熱引起的，UPS將在溫度低于報警點時跳回正常輸出。

　　后備式UPS電源的工作原理：

　?、偈须娬r則市電經穩壓后直接輸出負載，同時經整流器將交流電轉化為直流電給電池充電，此時逆變器不工作。

　?、诋?dāng)市電故障時，由電池提供電力，經逆變器輸出負載。此切換時間約4-10ms之間。

　　在線交互UPS電源的工作原理：

　　①市電正常時，市電經穩壓后，由轉換開關輸出負載，同時經整流器將交流電轉化為直流電給電池充電，此時逆變器已經激活，但未輸出。

　?、诋?dāng)市電故障，由電池提供電力，經逆變器輸出負載。

　　從基本應用原理上講，UPS是一種含有儲能裝置，以逆變器為主要元件，穩壓穩頻輸出的電源保護設備。主要由整流器、蓄電池、逆變器和靜態開關等幾部分組成。

　　1)整流器：整流器是一個整流裝置，簡單的說就是將交流（AC）轉化為直流（DC）的裝置。它有兩個主要功能：，將交流電（AC）變成直流電(DC)，經濾波后供給負載，或者供給逆變器；第二，給蓄電池提供充電電壓。因此，它同時又起到一個充電器的作用；

　　2)蓄電池：蓄電池是UPS用來作為儲存電能的裝置，它由若干個電池串聯而成，其容量大小決定了其維持放電（供電）的時間。其主要功能是：１當市電正常時，將電能轉換成化學能儲存在電池內部。２當市電故障時，將化學能轉換成電能提供給逆變器或負載；

　　3)逆變器：通俗的講，逆變器是一種將直流電（DC）轉化為交流電（AC）的裝置。它由逆變橋、控制邏輯和濾波電路組成；

　　從原理上來說，UPS電源是一種集數字和模擬電路,自動控制逆變器與免維護貯能裝置于一體的電力電子設備；從功能上來說，UPS可以在市電出現異常時,有效地凈化市電；還可以在市電突然中斷時持續一定時間給電腦等設備供電,使你能有充裕的時間應付。

　　UPS不間斷電源使用年限

　　UPS電源配用的免維護蓄電池，其壽命一般為3～5年。也有些用戶會配用長壽命的型號，如8～10年，最長的可達20年以上。鉛酸蓄電池、鉛酸免維護蓄電池及鎳鎘電池等，考慮到負載條件、使用環境、使用壽命及成本等因素，為保證系統可靠穩定安全的運行，一般UPS的蓄電池建議5年左右更換一次，具體需要實際情況而定。

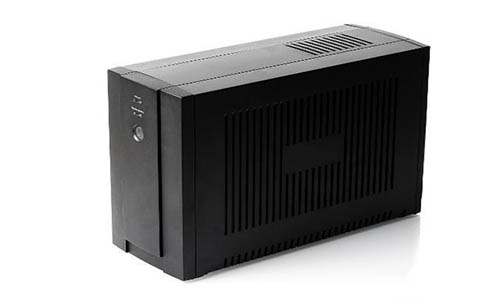

　　標準機型就是UPS電源主機里邊帶蓄電池的機型，不用外接蓄電池，使用和安裝比較方便，缺點就是斷電之后延時時間短一般在10分鐘左右。

　　長延時機型顧名思義就是延時時間較長的機型了，這款機器從0.5小時到8個小時都可以進行配置，機器里邊沒有電池必須得搭配外接電池進行使用，延時時間越長配的電池就越多、容量也就越大，當然價格也就越高哦，優點就是延時時間長可以根據自己的需求來進行配置。

　　以上就是UPS不間斷電源工作原理的解讀，在通訊及PC應用無處不在的今天,UPS電源也得到了大量的應用。由于電子設備降價和普速度都比較快，現在有很多家庭也都配備有小型UPS?？梢哉f，現在UPS已經比較普及。
