電動自行車鋰電池結構,車用鋰電池優缺點

來源：存能電氣  日期：2019-07-18 13:56  瀏覽量：次

　　電動自行車鋰電池結構，車用鋰電池優缺點。電動自行車用動力鋰離子電池模塊是專門為電動助力車、電動自行車、電動摩托車設計開發的。電動自行車市場刮起了一股新能源風，不少品牌都推出了鋰電池電動自行車。與目前廣泛使用的鉛酸蓄電池比，鋰電池的優點在于壽命更長，重量更輕。

　　電動自行車鋰電池組成結構

　　1、充電器

　　充電器是給電池補充電能的裝置，一般分二階段充電模式與三階段模式兩種。二階段充電模式：先恒壓充電，充電電流隨電池電壓的上升逐漸減小，等電池電量補充到一定程度以后，電池電壓會上升到充電器的設定值，此時轉換為涓流充電。三階段充電模式：充電開始時，先恒流充電，迅速給電池補充能量;等電池電壓上升后轉為恒壓充電，此時電池能量緩慢補充，電池電壓繼續上升;達到充電器的充電終止電壓值時，轉為涓流充電，以保養電池和供給電池的自放電電流。

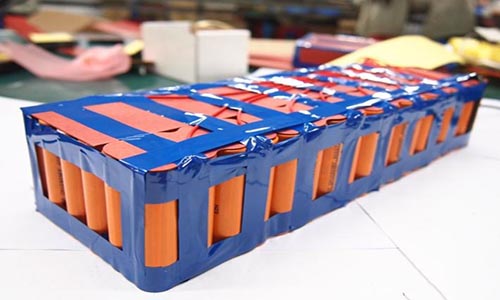

　　2、電池

　　電池是提供電動車能量的隨車能源，鋰電池電動車使用的就是最新型的鋰離子電池。使用提示：控制器主控板為電動車主回路，具有較大工作電流，會發出較大熱量。因此，電動車不要停放在陽光下曝曬，也不要長時間淋雨，以免控制器出故障。

　　3、控制器

　　控制器是控制電機轉速的部件，也是電動車電氣系統的核心，具有欠壓、限流或過流保護功能。智能型控制器還具有多種騎行模式和整車電氣部件自檢功能。控制器是電動車能量管理與各種控制信號處理的核心部件。

　　4、轉把、閘把

　　轉把、閘把等是控制器的信號輸入部件。轉把信號是電動車電機旋轉的驅動信號。閘把信號是當電動車剎車時，閘把內部電子電路輸出給控制器的一個電信號;控制器接收到這個信號后，就會切斷對電機的供電，從而實現剎車斷電功能。

　　5、助力傳感器

　　助力傳感器是當電動車處于助力狀態是檢測騎行腳蹬力回腳蹬速度信號的裝置?？刂破鞲鶕?jù)電驅動功率，以達到人力與電力自動匹配，共同驅動電動車旋轉。

　　6、電機

　　電動自行車最重要的配件是電機，一輛電動自行車的電機基本決定了這輛車的性能和檔次。當今電動自行車所使用的電機大都是高效稀土永磁電機，其中主要又分高速有刷+齒輪減速電機、低速有刷電機和低速無刷電機三種。

　　7、燈具、儀表

　　燈具、儀表部分是提供照明并顯示電動車狀態的部件組合。儀表一般提供電池電壓顯示、整車速度顯示、騎行狀態顯示、燈具狀態顯示等。智能型儀表還能顯示整車各電氣部件的故障情況。

　　8、常見構造

　　多數電動自行車是采用輪轂式電機直接驅動前輪或后輪旋轉的。這些輪轂式電機根據輸出速度的不同，分別與不同輪徑的車輪配合，用以驅動整車行駛，速度可達20km/h。雖然這些電動車的造型與電池的安裝位置不盡相同，但是其驅動與控制原理存在共性。這類電動自行車是當今電動車產品中的主流。

　　電動自行車用鋰電池的優點

　　●電動車用鋰電池的能量比鉛酸電池大一倍多，目前用鉛酸電池的電動自行車充電一次可行駛50~70km，改用同重量的鋰電池可行駛100~150km，它的充放電次數也高。

　　●鋰電池電動自行車具有的優點是其壽命長、重量輕、體積小。有一種外形小巧的鋰電池電動自行車，重量只有16公斤左右，電池只有一本書大小，才2.5公斤重，可以放在包里拎著走，還可以用來給電腦充電，而與之馬力相當?shù)你U酸電池重量則在15公斤左右。

　　●鋰電池電動自行車最大的優點是壽命長，一組電池可用4~5年，而鉛酸電池壽命只有2年左右。

　　●鋰電池很容易激活，只要經過3-5次正常的充放電循環就可激活電池，恢復正常容量。由于鋰電池本身的特性，決定了它幾乎沒有記憶效應。因此用戶新鋰電池在激活過程中，是不需要特別的方法和設備的。

　　電動自行車用鋰電池的缺點

　　●鋰電池存在的缺點是價格偏高、市場份額僅4%。目前鋰電池電動自行車的價格普遍比鉛酸電池電動車高出幾百元到一千元，因此銷量不大。

　　●鋰電池應用于電動自行車產品時間并不長，其技術也并未達到很高的水平，因此，還存在著多方面的技術問題，一定程度上制約著電動自行車鋰電池行業的發展。

　　●當前，電動自行車用鋰離子電池需要解決的問題主要是使用過程中的安全問題，怎樣解決安全問題成為今后電動自行車用鋰電池發展的一個趨勢。

　　以上就是電動自行車用鋰電池的優缺點及內部結構組成。在購買鋰電池的時候先要看看是否加裝安全保護電路板。無保護電路板，則鋰電池就有變形、漏液、爆炸的危險。目前，鋰電池正處于性能不斷提高、成本不斷降低、應用領域快速擴大、市場份額急劇增長的階段，并逐步取代了鎳氫、鎘鎳等電池。
