鋰離子電池外殼分類,鋰電池殼和蓋如何密封

來源：存能電氣  日期：2019-07-15 13:22  瀏覽量：次

　　鋰離子電池外殼分類，鋰電池殼和蓋如何密封？鋰電池外殼設計可分為：PVC熱封、塑膠、金屬。鋰離子電池外殼常用的材料大體分為三種：塑料、鋼殼和鋁殼，其中使鋁材生產的電池殼為最佳。鋁合金密度低,但強度比較高,接近或超過優質鋼,塑性好。

　　鋰離子電池外殼分類

　　鋰電池外殼來說,就分為鋼殼鋰離子電池、鋁殼鋰離子電池、軟殼鋰離子電池等三大類。在此就這三類電池外殼特點作簡單表述。

　　一、鋼殼鋰離子電池

　　早期角形鋰離子電池大多為鋼殼，多用于手機電池，后由于鋼殼重量比能量低，且安全性差，逐步被鋁殼和軟包裝鋰離子電池所替代。目前仍有一些小廠采用鋼殼制作B品手機電池和一些低附加值的MP3,MP4電池。

　　但在柱式鋰電池當中，有另外一種景象，絕大部分廠商都以鋼材作為電池外殼材質，因?yàn)殇撡|(zhì)材料的物理穩定性，抗壓力遠遠高于鋁殼材質，在各個廠家的設計結構優化后，安全裝置已經放置在電池芯內部，鋼殼柱式電池的安全性已經達到了一個新的高度，君不見目前絕大部分的筆記型電腦電池的電芯均以鋼殼作為載體的。

　　二、鋁殼鋰離子電池

　　鋁殼鋰離子電池由于質量較輕且安全性稍優于鋼殼鋰離子電池，目前已成為手機電池的主力軍。由于鋁殼開模成本較高，因此型號比較少，且訂單起訂量要求較高，主要型號集中于一些常見手機電池型號。

　　三、軟包裝鋰離子電池

　　軟包裝鋰離子電池由于其質量輕，開模成本較低，安全性高等優點，逐步在擴大其市場份額。主要應用于數碼產品，目前也逐漸往手機、筆記本電腦、電動工具等市場發展?？梢灶A(yù)見在未來幾年內軟包裝鋰離子電池的市場份額還將繼續穩步擴大，應用范圍更加廣泛，因外包為鋁塑膜，抗壓力很弱，限于目前國內封裝廠的技術和環境限制，發生鼓脹的比例還是較為偏高。

　　鋰電池外殼的需求與設計

　　PVC熱封：鋰電池組外部具體采用什么樣的外殼封裝形式，主要是取決于客人的產品具體需求，對于采用PVC熱封的封裝形式，一般適用于電芯串并數量不多，整體重量較輕（≤2kg）的情況下，可以采用。但是對于整體重量≥1kg的電池組，需要在電芯之間加固定支架，外圍加玻纖板防護后，再采用PVC熱封。

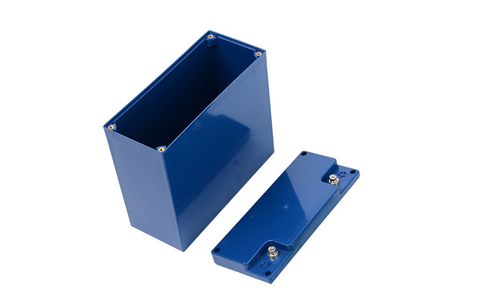

　　塑膠：采用塑膠外殼，主要是不同的電池組定型后，涉及到的外殼有可能需要開模，模具費用是一筆不小的開支，如開發前期，產品未定型，可以采用手板外殼打樣（手板強度不如開模定型后材質強度），對外殼的材質和工藝要求不同，也會影響成本。

　　金屬：金屬外殼也是和塑膠外殼一樣，產品未定型前或數量需求不多，建議采用鈑金制樣，這樣主要是制樣交期較短，如批量較大，也建議開模。對于金屬外殼有防水等級要求的，也會大大影響到成本，還有就是特殊材質金屬外殼要求的，成本會更高。

　　鋰離子電池殼和蓋如何密封？

　　鋰電池可非為軟包裝和金屬包裝。軟包裝主要是鋁塑膜，其密封方式主要通過抽真空熱封機進行密封；金屬包裝主要分為鋁殼包裝和鋼殼包裝，其密封方式主要通過激光點焊機進行密封。

　　鋰電池密封膠一般都是用在PACK鋰電池包上面，主要是將密封膠涂抹在電池有縫隙邊緣的地方，將縫隙密封起來，鋰電池密封膠主要用于電池防水的較多。鋰電池密封膠在PACK成品電池包上涂抹的越圓滑越平整，則整成品外觀看起來越美觀，會無形中提升電池外觀一個小檔次。

　　一種密封組件及包含該密封組件的鋰電池，密封組件包括依次設置的正極柱、蓋板及內壓環，密封組件還包括密封圈、純鋁套及純鋁帶。蓋板及內壓環上開設有中心軸重合的通孔，密封圈嵌套于蓋板的通孔上，正極柱具有第一極柱及第二極柱，第二極柱穿設于密封圈的通孔，并且第二極柱一端與內壓環鉚接，第一極柱及第二極柱與蓋板之間通過密封圈絕緣并密封，純鋁套包裹內壓環，純鋁套與蓋板之間通過密封圈絕緣，純鋁帶與純鋁套連接。

　　使用純鋁套將內壓環包裹，同時將純鋁帶與純鋁套進行連接，從而保證了密封組件位于鋰電池內部的結構為全鋁結構，此種結構設計，可以較好的解決鋰電池在高溫環境中貯存的問題。

　　總結：鋰離子電池鋁殼、鋼殼、塑料殼各有利弊，不能簡單評判，看使用場合，看評判標準。鋁殼鋰電池能量密度高于塑殼，鋁殼本身因?yàn)槭墙饘贇んw要做絕緣處理；塑料殼本身具有絕緣性能，端蓋極柱處處理簡單，pack時也比較方便，但其能量密度比鋁殼低。
