鋰電池結構有哪些?方形鋰電池基本結構

來源:存能電氣  日期:2019-07-02 09:23  瀏覽量:

  鋰電池結構有哪些?方形鋰電池基本結構。目前,主流的鋰電池封裝形式主要有三種,即圓柱、方形和軟包,不同的封裝結構意味著不同的特性。由于方形鋰電池可以根據產品的尺寸進行定制化生產,所以市場上有成千上萬種型號,而正因為型號太多,工藝很難統一。

  鋰電池結構有哪些?

  鋰電是一種鋰電池的簡稱,通常有圓柱型和方型兩種外型。

  1、鋰電池內部采用螺旋繞制結構,用一種非常精細而滲透性很強的聚乙烯薄膜隔離材料在正、負極間間隔而成;

  2、正極包括由鈷酸鋰(或鎳鈷錳酸鋰、錳酸鋰、磷酸亞鐵鋰等)及鋁箔組成的電流收集極;

  3、負極由石墨化碳材料和銅箔組成的電流收集極組成。電池內充有有機電解質溶液;

  4、裝有安全閥和PTC元件(部分圓柱式使用),以便電池在不正常狀態及輸出短路時保護鋰電池不受損壞;

  5、單節鋰電池的電壓為3.7V(磷酸亞鐵鋰正極的為3.2V),電池容量也不可能無限大。

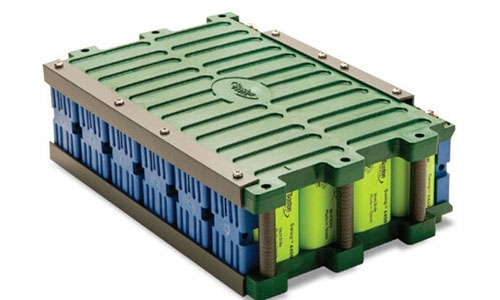

  因此,鋰電在進行處理時,常常將單節鋰電池進行串、并聯處理,以滿足不同場合的要求。


  鋰電池基本結構

  主要材料:正極、負極、電解液、隔膜

  結構:圓形、方形;疊片、卷繞

  形態:聚合物(軟包裝)、液態鋰離子(鋼殼)

  方形鋰電池基本結構

  一個典型的方形鋰電池,主要組成部件包括:頂蓋,殼體,正極板、負極板、隔膜組成的疊片或者卷繞,絕緣件,安全組件等。其中,紅圈中的兩個是安全結構,NSD針刺安全裝置;OSD過充保護裝置。

  針刺安全保護裝置。這是在卷芯的最外面加上了金屬層,例如銅薄片。當針刺發生時,在針刺位置產生的局部大電流通過大面積的銅薄片迅速把單位面積的電流降低,這樣可以防止針刺位置局部過熱,緩減鋰電池熱失控發生。

  過充安全保護裝置,目前這個安全設計在很多電池上都能看到。一般是一個金屬薄片,配合fuse使用,fuse可以設計到正極集流體上,過充時電池內部產生的壓力使得OSD觸發內部短路,產生瞬間大電流,從而使Fuse熔斷,從而切斷電池內部電流回路。

  殼體一般為鋼殼或者鋁殼,隨著市場對能量密度的追求的驅動以及生產工藝的進步,鋁殼逐漸成為主流。

  以上就是鋰電池結構的介紹。鋰電池就像一陣風迅速占領了太陽能儲能系統大壁江山,我國鋰電池產業發展十分的迅猛,被運用的領域越來越廣泛,可以說我們的科技生活已經離不開鋰電池了。
