圓柱形鋰電池結構特點,圓柱鋰電池規格

來源：存能電氣  日期：2019-06-26 11:21  瀏覽量：次

　　圓柱形鋰電池結構特點，圓柱鋰電池規格。圓柱鋰電池體積小，非常適用于空間不規則的電池包箱體內，可以充分利用邊角空間。在圓柱電芯模組設計中，模組結構是多種多樣的，主要根據客戶和車型的需求來確定，最終導致模組的制造工藝也不一樣。

　　圓柱形鋰電池的結構

　　目前，圓柱主要以鋼殼圓柱磷酸鐵鋰電池為主，這種電池的表現為容量高、輸出電壓高、良好的充放電循環性能、輸出電壓穩定、能大電流放電、電化學性能穩定、使用安全、工作溫度范圍寬、對環境友好。

　　一個典型的圓柱鋰電池的結構包括：正極蓋、安全閥、PTC元件、電流切斷機構、墊圈、正極、負極、隔離膜、殼體。

　　1.普通用圓柱形鋰電池由外殼、蓋帽、正極、負極、隔膜及電解液組成。一般電池外殼為電池的負極，蓋帽為電池的正極，電池外殼采用鍍鎳鋼板。

　　2.動力型圓柱形電池主要區別在于電池的導電連接結構，因?yàn)閯?dòng)力電池一般應用電流比較大，需要專門的大電流結構設計。

　　為了組合連接方便，在原來圓柱鋰電池結構的基礎上，設計了專門的連接組合裝置，如在電池的正負極上設計內螺紋或螺柱，導電能力也得到增強。

　　圓柱形鋰電池的結構特點

　?、賵A柱形鋰電池已經形成了一系列國際上統一的標準規格和型號，工藝比較成熟，適宜大批量連續化生產。

　?、趫A柱體的比表面積大，散熱效果好。

　?、蹐A柱形電池一般為密封蓄電池，使用過程中不存在維護問題。

　?、茈姵赝鈿つ蛪焊?，使用過程中不會出現如方形、軟包裝電池膨脹等現象。

　　圓柱鋰電池尺寸規格介紹

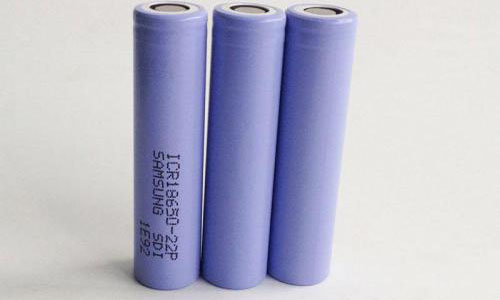

　　因?yàn)?8650圓柱型鋰電池的歷史相當悠久，所以市場的普及率非常高，圓柱型鋰電池采用相當成熟的卷繞工藝，自動化程度高，產品傳品質穩定，成本相對較低。

　　圓柱型鋰離子電池芯：通常用五位數字表示，前兩位數字是指池體直徑，后三位數字是指池體高，例如14500就是指AA電池，即大約14mm直徑，50mm高。常見的型號：14500，14650,17490，18500,18650，26500。

　　圓柱鋰電池分為鈷酸鋰、錳酸鋰、三元材料。三種材料體系電池各有不同的優勢，電池廣泛應用于：筆記本電腦、數碼相機、照明燈具、玩具產品、電動工具、便攜式移能源等領域。

　　圓柱鋰電池的行業標準不斷完善，核心技術的提升也是影響未來軟包電池能否成為主流的關鍵。
