UPS廠家詳解存能電氣UPS電源的工作原理

來源：存能電氣  日期：2019-05-27 10:12  瀏覽量：次

　　UPS廠家詳解存能電氣UPS電源的工作原理。UPS電源即不間斷電源，通過主機逆變器等模塊電路將直流電轉換成市電的系統設備。UPS電源可分為：在線式UPS電源、后備式UPS電源、在線交互UPS電源。各企業配置的UPS供電系統設備型號及系統容量有所不同，但其原理和主要功能基本相同。

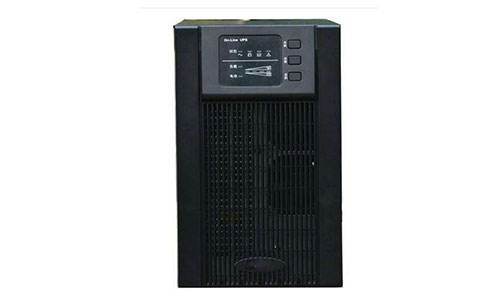

　　UPS廠家詳解存能電氣UPS電源的工作原理

　　UPS一般由整流器、蓄電池、逆變器、靜態開關和控制系統組成。通常采用的是在線式UPS。它首先將市電輸入的交流電源變成穩壓直流電源，供給蓄電池和逆變器，再經逆變器重新被變成穩定的、純潔的、高質量的交流電源。

　　在線式UPS電源的工作原理

　?、僭诰€式UPS電源當市電正常時，市電經整流器將交流電轉變?yōu)橹绷麟娊o電池充電，同時輸出到逆變器將直流電轉化為正弦交流電，經轉換開關輸出到負載。

　?、诋?dāng)市電輸入不正常時，由電池經逆變器輸出到負載。

　?、郛?dāng)逆變器發生故障或輸出功率不足(由于過載、過熱等原因)時，轉換開關將自動切換至靜態旁路由市電繼續供電。若旁通是由于過載引起的，UPS將在負載低于100%時，跳回逆變器正常輸出。若旁通是由于過熱引起的，UPS電源將在溫度低于報警點時跳回正常輸出。

　　后備式UPS電源的工作原理

　?、偈须娬r則市電經穩壓后直接輸出負載，同時經整流器將交流電轉化為直流電給電池充電，此時逆變器不工作。

　?、诋?dāng)市電故障時，由電池提供電力，經逆變器輸出負載。此切換時間約4-10ms之間。

　　在線交互UPS電源的工作原理

　　①市電正常時，市電經穩壓后，由轉換開關輸出負載，同時經整流器將交流電轉化為直流電給電池充電，此時逆變器已經激活，但未輸出。

　?、谠诰€交互UPS電源當市電故障，由電池提供電力，經逆變器輸出負載。

　　UPS電源是保障供電穩定和連續性的重要設備，因其主要機智能化程度高，儲能器材采用免維護蓄電池，使得在運行中往往忽略了對該系統的維護與檢修。UPS電源工作原理如下：

　　(1)AC-DC變換：將電網來的交流電經自耦變壓器降壓、全波整流、濾波變?yōu)橹绷麟妷海┙o逆變電路。AC-DC輸入有軟啟動電路，可避免開機時對電網的沖擊。

　　(2)DC-AC逆變電路：采用大功率IGBT模塊全橋逆變電路，具有很大的功率富余量，在輸出動態范圍內輸出阻抗特別小，具有快速響應特性。由于采用高頻調制限流技術，及快速短路保護技術，使逆變器無論是供電電壓瞬變還是負載沖擊或短路，均可安全可靠地工作。

　　(3)控制驅動：控制驅動是完成整機功能控制的核心，它除了提供檢測、保護、同步以及各種開關和顯示驅動信號外，還完成SPWM正弦脈寬調制的控制，由于采用靜態和動態雙重電壓反饋。極大地改善了逆變器的動態特性和穩定性。

　　UPS電源的分類

　　按工作原理分為：離線式、在線式。

　　按供電方式分為：單相輸入單相輸出、三相輸入單相輸出、三相輸入三相輸出。

　　按功率分為：10kva一下的小型機、10kva-100kva的中型機、100kva以上的大型機。

　　按輸出波形分為：方波、梯形波、正弦波。

　　以上就是存能電氣UPS電源廠家的工作原理，隨著信息化社會的來臨，UPS廣泛地應用于從信息采集、傳送、處理、儲存到應用的各個環節，其重要性是隨著信息應用重要性的日益提高而增加的。
