IGBT短路檢測功能保證模塊化UPS輸出電壓穩定

來源:未知  日期:2018-06-11 10:21  瀏覽量:

  IGBT短路檢測功能保證模塊化UPS輸出電壓穩定。任何UPS電源的使用,都是為了保障電壓的穩定和電源的不間斷。模塊化UPS是由機架、UPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。模塊化UPS可靠性更高,節省占地面積,便于擴容或減容,越來越多的應用到數據中心、機房等領域。

  當模塊化UPS系統中的某一個功率模塊發生故障,那么故障模塊就需要及時退出系統,以減少該故障功率模塊對模塊化UPS系統的影響,進而保證輸出電壓穩定。


  在模塊化UPS的研發過程中,會進行各種單一故障測試,以保障UPS功率模塊在發生單一故障時,才能保證模塊化UPS系統的穩定運行。其中逆變IGBT短路單一故障對模塊化UPS系統的輸出穩定性提出了較大的挑戰。

  針對上述問題,逆變電源加入了獨有的IGBT短路檢測功能電路,結合軟件算法,能快速檢測出IGBT短路狀態,主動控制功率模塊退出系統,從而保證模塊化UPS系統在單一功率模塊逆變IGBT短路故障發生時,能維持逆變供電,并且不需要切換到旁路供電模式,且間斷時間小于10ms。

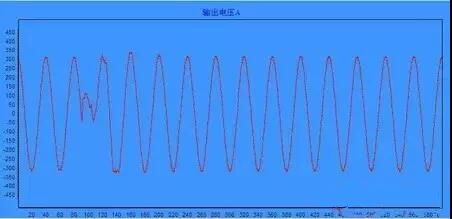

  有2個功率模塊的模塊化UPS系統(具有IGBT短路檢測功能)在逆變IGBT短路下的輸出電壓波形。

  將具有IGBT短路檢測功能的兩個UPS模塊插入UPS機柜,短路其中一個功率模塊的逆變IGBT,使用功率模塊的故障錄播功能,功率模塊在發生逆變IGBT短路時會自動保存逆變IGBT短路時刻前后的輸出電壓波形。該波形如下:


  根據故障錄波的波形來看,輸出的間斷時間為8ms。很大程度上降低了負載掉電的風險。

  因此,模塊化UPS逆變電源加入了獨有的IGBT短路檢測功能電路能維持逆變供電,為數據中心提供了穩定可持續的電源保障。

  模塊化UPS的三大優勢:

  1.“模塊化冗余并聯”技術避免了資源浪費。

  2.電源相位多制技術降低了采購和管理成本。

  3.高安全、易維護的熱插拔技術突破了應用瓶頸。


  標準化模塊化UPS設計提高了設備之間和設備與負載的匹配,減少實現冗余所需的設備模塊的容量,提高設備容量利用率。.單個模塊出現故障不影響系統正常運行,無須停機等待修復,因此用戶不會因UPS 模塊故障而造成損失。

  模塊化UPS廣泛適用于政府機關,軍隊,通信,電力,交通,廣電,金融,稅務,醫療,教育,科研,企業,石化,工礦等行業。

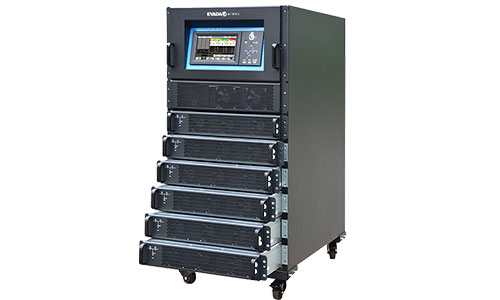

  存能電氣模塊化UPS是一款高端模塊化UPS產品,其不僅包含了傳統UPS的整流,濾波,充電,逆變器的裝置,還具備智能型的電源保護功能,并且采用了平均電流控制整流技術,順位主從同步控制技術,多級分散式控制技術和三階正弦波逆變等多項新概念技術,在大幅提高了設備的可用性,可靠性的基礎上降低了設備的投資,運營,維護成本。

  各位如果有要用到模塊化UPS的親們,可以來電咨詢我們喲:0731-85782180,我們將竭誠為您服務。
