UPS電池柜作用,UPS電源在電力系統中的作用

來源：存能電氣  日期：2019-05-17 09:33  瀏覽量：次

　　UPS電池柜作用，UPS電源在電力系統中的作用。UPS不間斷電源，主要是用來給重要的負載提供電力保護，包括消除電網中的各種電力騷擾，如停電、電壓波動、頻率波動、諧波、電壓畸變、電噪聲、尖沖等等。目前我國的電力系統建設已經取得了重大的發展成就，尤其是UPS電源的使用更是在電力系統中得到了廣泛的應用。

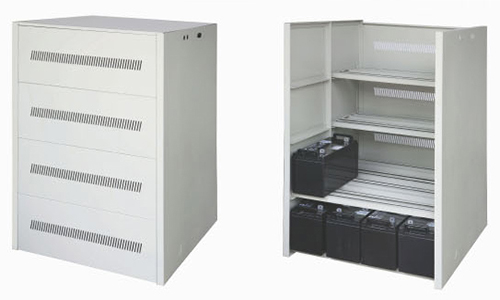

　　UPS電池柜作用

　　UPS電源是UPS系統中比較重要的部分，所以UPS電池柜設計得好壞直接影響到電池的可靠性。UPS電池柜的基本功能即容納和保護電池組，起結構必須保證保留比較大的容納空間基礎上滿足足夠的強度，考慮到節省布置空間。

　　UPS電源柜的出現為所有計算機使用人員帶來了很大的便利，計算機的應用普及速度也不斷加快，對于很多計算機的應有者來說，最頭疼的事情莫過于突然停電或者電路出現問題導致計算機被迫關機，這種情況不僅會對計算機本身造成不良的影響，而且計算機內部存儲的資料也極容易丟失，這樣造成的麻煩與損失是不可估量的。

　　UPS電池柜設計對于計算機而言就是起到一個緩沖保護的作用，可以對內部電池以及外部連接的計算機充當保護傘的角色，出現意外遇到停電或者故障，UPS電池柜都能快速做出反應，將持續電量傳送給工作當中的計算機，給使用者提供足夠的處理時間來保存資料，進行正常關機。

　　UPS電池柜提供的可持續電能更加有利于計算機以及多種電氣設備的保護應用，并滿足數據中心多變的運行環境，UPS電池柜的設計推薦使用框架結構，即邊框、底框使用型材焊接，材料厚度推薦>3mm，型材外賣或雙面焊接蒙皮。UPS電池柜外形推薦規則長方體，并根據布置要求可適當調整。

　　UPS電池柜的特點

　　●多年場景使用技術相對成熟，具有穩定的性能，能適用于幾乎所有的新舊服務器；

　　●寬闊的母線電壓范圍，具有更廣闊的的電池匹配方案；

　　●模塊化設計，可以實現在線擴容功能；

　　●采用N+X冗余技術，性能可靠；

　　●智能化的監控系統，可以根據實際負載實現單個模塊的投切與休眠；

　　●多項參數檢測，實現電源模塊的實際全面監控；

　　UPS電源在電力系統中的作用

　　隨著計算機技術、網絡技術等的發展，電力系統運行的安全性和可靠性，是當前電力系統發展中的關鍵問題。在電力系統的快速發展下，對電網等的運行提出了更多的要求，為了實現電力系統、電網的有效、安全發展，需要實施自動化發展。UPS電源為不間斷電源，在電力自動化系統的發展中，扮演著重要的角色，是電力自動化系統的運行安全保證。

　　UPS電源是一種儲能裝置，按照其工作方式可以將其分為后備式UPS電源和在線式UPS電源。從UPS電源的實際應用進行分析，UPS電源不僅僅是一個電源儲存裝置，它還具有電力凈化的作用。

　　電能的傳輸就好比人體內的血液循環一樣，從心臟開始，傳送到人體的每一個角落，電能也是一樣，需要你經過電網、變電站、線路和配電系統，傳輸?shù)矫恳粋€用電的終端。其中UPS電源的作用就好比是人的心臟，在電力系統中發揮著最基礎的作用。

　　在實際的用電中，用電質量不理想，會出現電壓不穩、電流不穩定、停電等現象，這些用電不穩定現象，在家庭用電中可以承受，但是在信息技術設備例如計算機、通信設備等的運行中，卻是一個較大的安全威脅。這些不穩定用電現象的產生，會造成數據丟失，造成敏感元件、精密設備等出現損傷。

　　所以在實際的用電中，會配置UPS電源，一般情況下是配置2臺，UPS電源為相應的設備、系統的運行提供直流電流，對設備的電池進行充電。在正常的運行狀態下，2臺UPS電源所承擔的負荷均為50%，但是當有一臺出現了故障時，另外一臺UPS電源將承擔100%的負載。

　　在發生交流電源故障等嚴重情況下，UPS不間斷電源會在規定的時間內，利用電池的電力，無間斷的進行負載供電，而在交流電源恢復正常之后，UPS電源將又恢復想逆變器供電，無間斷的負載供電，同時也進行自身電力的恢復性充電。

　　UPS電源在電廠中通常采用的方式都是三相輸入和單相輸出，是一種中等功率的UPS電源，這是因為，電廠的配電線路相對來說比較簡單的，以單向負載為主要的方式，所以對其進行維護的時候非常方便。通常情況下，電廠的三進單出的UPS的電路設計就是純粹的單相設計，也就是其中的逆變器采用的是單相輸出的方式。

　　電力系統對UPS電源的要求

　　靠性要求：由于電廠對設備的高可靠性的要求，因而對UPS的可靠性和使用壽命有非常高的要求。防雷要求比較高，一般要求二級防雷。

　　負載類型：由于電廠的分散控制系統負載大多數為單相負載，單相負載配電線路簡單、維護方便。因此電廠專用的UPS電源大多數要求為三相輸入/單相輸入、單相輸出的中小型功率UPS，容量一般在60kVA范圍之內。

　　交流輸入要求：由于廠用電電壓波動范圍比較寬，諧波電壓比較大，要求UPS的輸入范圍比較寬。由于電廠要求交流電和直流電隔離，因此UPS輸入、輸出均必須配置隔離變壓器。

　　總結：UPS電源，就是當停電時能夠接替市電持續供應電力的設備，它的動力來自電池組，由于電子元器件反應速度快,停電的瞬間在4~8毫秒內或無中段時間下繼續供應電力。目前UPS電源較為廣泛的應用于：應急照明系統、鐵路、航運、交通、電廠、變電站、核電站、航天、工業、通訊、個人計算機等領域。
