模塊化UPS、工頻機和高頻機型的區別

來源:存能電氣  日期:2019-05-07 11:21  瀏覽量:

  模塊化UPS、工頻機和高頻機型的區別。UPS電源發展到現在,市場上有著各種各樣的機型,其中工頻機、高頻機、模塊化機型是目前UPS市場上最常見的三種機型,本文存能電氣從基本原理及應用特點介紹這3種機型,進行各項指標對比,以供用戶選型參考。

  模塊化UPS、工頻機、高頻機型的區別

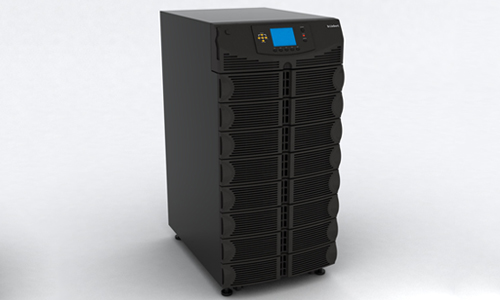

  ◆模塊化UPS

  模塊化UPS是把高頻UPS的功率部分單獨做成一個個功率模塊,然后每個模塊并聯輸出,另外旁路切換模塊和控制單元也做成模塊單元,這樣整臺UPS就是一個個模塊疊加而成。模塊化UPS最大的特點是,功率部分很容易實現冗余功能,只要UPS帶載功率富余量大于單個模塊功率,UPS功率部分即可實現“N+1”冗余,從而提高UPS供電的可靠性。

  模塊化UPS還有個好處就是可用性高,當某個模塊故障時,直接更換模塊,維修時間非常短,維修非常方便。另外,模塊化UPS還經常提到“邊成長邊投資”的模式,即用戶可以在初始建設時購買較少的功率模塊,在業務增長用戶設備增加后再購買功率模塊進行UPS擴容。

  在高頻機出現不久后,模塊化UPS就應運而生,模塊化UPS從理論上來說也是高頻機的一種,只是其結構與普通高頻塔式機型差別較大。模塊化UPS對并聯控制技術要求比較高,隨著并聯控制技術逐漸成熟,模塊化UPS可靠性逐漸提高,而其高效率和高可用性的特點逐漸被市場認可,其市場占有率直線上升,特別是在IDC信息機房、金融等領域,已和高頻塔式機不分上下。

  模塊化UPS電源一般沒有變壓器,也采用的是高頻設計。優點是省電,效率高。維護,維修方便。

  ◆工頻機

  工頻機即以50Hz交流電為高壓發生器電源的傳統X線檢查設備。采用工頻變壓器作為整流器與逆變器部件的UPS俗稱工頻機,主要特點是主功率部件穩定可靠、過負荷能力和抗沖擊能力強。工頻機是以傳統的模擬電路原理設計,由晶閘管(SCR)整流器、IGBT逆變器、旁路和工頻升壓隔離變壓器組成。

  ◆高頻機

  利用高頻開關技術,以高頻開關元件替代整流器和逆變器中的工頻變壓器的UPS,俗稱高頻機,高頻機體積小、效率高。高頻機通常由IGBT高頻整流器、電池變換器、逆變器和旁路組成。IGBT可以通過控制加在門極的驅動來控制其開通與關斷,IGBT整流器開關頻率通常在幾千赫到幾十千赫,甚至高達上百千赫,遠遠高于工頻機,因此稱為高頻UPS。

  UPS按設計電路工作頻率來分,可分為工頻機和高頻機。高頻機輸出沒有變壓器隔離,如果逆變功率器件發生短路,則直流母線(DCBUS)上的高直流電壓直接加到負載上,這是安全隱患,而工頻機則不存在此問題。

  在可靠性方面,工頻機要優于高頻機:工頻機采用晶閘管(SCR)整流器,該技術經過半個多世紀的發展和革新,已經非常成熟,其抗電流沖擊能力非常強。由于SCR屬于半控器件,不會出現直通、誤觸發等故障。

  在環境適應性方面,高頻機要優于工頻機:高頻機是以微處理器作為處理控制中心,將繁雜的硬件模擬電路燒錄于微處理器中,以軟件程序的方式來控制UPS的運行。因此,體積、重量等方面都有明顯的降低,噪音也較小,對空間、環境影響小,因此比較適合于對可靠性要求不太苛刻的辦公場所。

  高頻機與工頻機比較而言:尺寸小、重量輕、運行效率高、噪音低,適合于辦公場所,性價比高,對空間、環境影響小,相對而言,高頻UPS對復印機、激光打印機和電動機引起的沖擊和暫態響應易受影響,由于工頻機的變壓器把市電與負載隔離,對市電惡劣的環境下,工頻機比高頻機能提供更安全和可靠的保護,在某些場合如醫療等,要求UPS有隔離裝置。

  因此,對工業、醫療、交通等應用,工頻機是較好的選擇。兩者的選擇要根據客戶的不同、安裝環境、負載情況等條件權衡考慮。

  總的來講,模塊UPS電源一般都是高頻機,但也有6K以下的工頻機,但很笨重。做成模塊機主要是為了省空間,但只有幾個大品牌的模塊機比較成熟,一般的質量都不穩定。高頻機范圍相對比較廣,不過現在的大廠家都在往高頻化去研究,畢竟它的價格和性能方面都相對比較好。

  工頻機一般適用在比較重要的場所和一些環境比較差的地方,不過現在的技術來說,工業用的地方還是工頻機比較適用的,特別是一些電機之類的感性負載。
