UPS不間斷電源工作原理和維修技巧

來源：存能電氣  日期：2019-05-07 10:27  瀏覽量：次

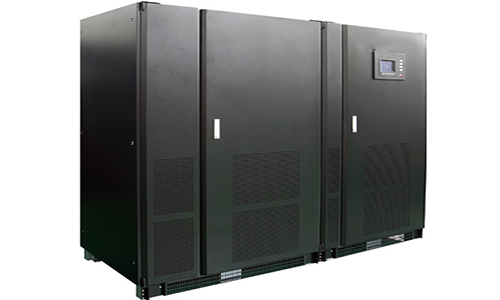

　　UPS不間斷電源工作原理和維修技巧。UPS不間斷電源一般由整流器、蓄電池、逆變器、靜態開關和控制系統組成。通常采用的是在線式UPS。適用于中小型數據中心、企業服務器機房、制造、交通、能源等領域的控制中心、以及針對工業領域的精密生產和測試設備作為電源供給和保護的關鍵設備。

　　UPS不間斷電源工作原理

　　UPS不間斷電源可分為三種：離線式UPS不間斷電源;在線式UPS不間斷電源;在線交互式UPS不間斷電源。

　　1)在線式UPS不間斷電源

　　在線式UPS不間斷電源的運作模式為“市電和用電設備是隔離的，市電不會直接供電給用電設備”，而是到了UPS就被轉換成直流電，再兵分兩路，一路為電池充電，另一路則轉回交流電，供電給用電設備，市電供電品質不穩或停電時，電池從充電轉為供電，直到市電恢復正常才轉回充電，“UPS在用電的整個過程是全程介入的”。UPS電源一直使其逆變器處于工作狀態，通過電路將外部交流電轉變?yōu)橹绷麟?，再通過高質量的逆變器將直流電轉換為高質量的正弦波交流電輸出給計算機。

　　在線式UPS在供電狀況下的主要功能是穩壓及防止電波干擾;在停電時則使用備用直流電源(蓄電池組)給逆變器供電。由于逆變器一直在工作，因此不存在切換時間問題，適用于對電源有嚴格要求的場合。在線式UPS電源不同于后備式的一大優點是供電持續長，一般為幾個小時，也有大到十幾個小時的，它的主要功能是可以讓您在停電的情況可像平常一樣工作，比較適用于計算機、交通、銀行、證券、通信、醫療、工業控制等行業，因?yàn)檫@些領域的電腦一般不允許出現停電現象。

　　2)離線式UPS不間斷電源

　　離線式UPS不間斷電源只是“備援”性質的UPS，市電直接供電給用電設備也為電池充電，一旦市電供電品質不穩或停電了，市電的回路會自動切斷，電池的直流電會被轉換成交流電接手供電的任務，直到市電恢復正常，“UPS只有在市電停電了才會介入供電”，不過從直流電轉換的交流電是方波，只限于供電給電容型負載，如電腦和監視器。

　　平時處于蓄電池充電狀態，在停電時逆變器緊急切換到工作狀態，將UPS電池提供的直流電轉變?yōu)榉€(wěn)定的交流電輸出，因此后備式UPS也被稱為離線式UPS。后備式UPS電源的優點是：運行效率高、噪音低、價格相對便宜，主要適用于市電波動不大，對供電質量要求不高的場合，比較適合家庭使用。

　　3)在線交互式UPS不間斷電源

　　在線交互式不間斷電源基本運作方式和離線式一樣，不同之處在于線上交錯式雖不像在線式全程介入供電，但隨時都在監視市電的供電狀況，本身具備升壓和減壓補償電路，在市電的供電狀況不理想時，即時校正，減少不必要的切換，延長UPS電池壽命。

　　UPS不間斷電源維修技巧

　　UPS不間斷電源維修方法1、首先檢查機內電瓶電壓，正常，線路板上沒有明顯損壞的元器件，四只MJ4502逆變管也無異常，開機后再測各集成電路的Vcc供電也正常，但就是無逆變跡象，由此懷疑是某IC損壞。因該機的檢修圖紙資料很難找到，用在路測量判斷法很難找出故障，故采用了替換法來查找故障。

　　UPS不間斷電源維修方法2、開機后機內無任何反應，接入市電也無任何反應這種故障現象說明機內低壓電路(主要是控制電路)不能工作，最常見的原因是機內低壓電路的供電不正常，而這種供電不正常一般是因機內電瓶損壞(或過放電)、低壓保險絲損壞引起。

　　UPS不間斷電源維修方法3、有信息顯示不逆變或逆變指示燈閃亮，那么我們就要深入到電路詳細檢查逆變輸出和逆變輸出轉換電路。這就要靠自己在維修工作中積累的經驗和實際操作技能。在實際損壞部件中，帶電測量是最有效的也是很容易判斷故障點的。

　　UPS不間斷電源維修方法4、查機內低壓保險絲正常，電瓶?jī)啥藘H有不足5v的電壓，用新電瓶替換，將電源插頭插入市電，開機后立刻正常，在帶電情況下(注意安全)將新電瓶拔下并將原機電瓶接上，充電10小時左右，該機一切正常，證明原電瓶并未損壞，而是因長期擱置不用，自然放電造成的假性損壞。

　　關于UPS不間斷電源維修技巧和工作原理，我就介紹到這，希望對您有所幫助，更多資訊，盡在存能電氣，敬請期待。
