鋰電池帶保護板和不帶保護板的區別

來源：存能電氣  日期：2019-05-01 10:57  瀏覽量：次

　　鋰電池帶保護板和不帶保護板的區別。說到鋰電池，往往都會連帶到鋰電池保護板，鋰電池保護板的功能主要是對充電型電池的電芯進行保護，維持電池充放電過程中的安全穩定，對整個電池電路系統性能起著重要的作用。鋰電池保護板的主要作用就是防止鋰電池的過充過放。

　　鋰電池的保護功能通常由保護電路板和PTC或TCO等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，即時控制電流回路的通斷；PTC或TCO在高溫環境下防止電池發生惡劣的損壞。

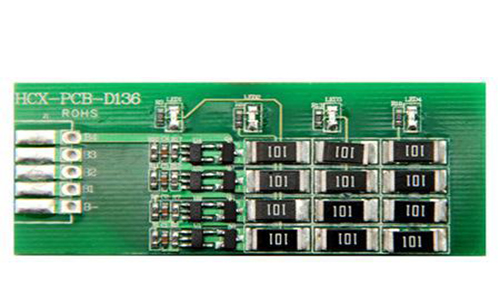

　　鋰電池保護板通常包括控制IC、MOS開關、JEPSUN捷比信精密電阻及輔助器件NTC、ID存儲器,PCB等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路溝通，而當電芯電壓或回路電流超過規定值時，它立刻控制MOS開關關斷，保護電芯的安全。

　　鋰電池帶保護板和不帶保護板的區別

　　鋰電池有保護板，就可以控制鋰電芯在規定的工作環境內工作，不會產生爆炸，燃燒等現像；沒有保護板的鋰電池就會容易產生爆炸，燃燒等現像。加了保護板的電池，充電保護電壓可在4.125V保護，放電保護可在2.4V保護，充電電流可在鋰電池的最大成受范圍內；沒有加保護板的電池，會過充，過放，過流，電池很容易損壞。

　　不帶保護板的18650鋰電池尺寸比帶保護板的電池要短，一些設備由于初始設計無法使用帶保護板的電池。不帶保護板成本低，價格相對會便宜不少。不帶保護板鋰電池，適合有經驗這使用，一般不要過放和過充，使用壽命跟帶保護板相差不多。

　　18650鋰電池帶電池保護板與不帶保護板，區別如下：

　　1、不帶板的電芯是65mm高度，加板的是69-71mm。

　　2、放電到20V，如果電池到了2.4V就不放電了，說明有保護板。

　　3、將正負級碰一下，如果持續10秒后電池?zé)o任何反映表示帶有保護板，電池發燙的話就是沒有保護板。

　　為什么要加鋰電池保護板？

　　因?yàn)?a href="http://www.munnaontherun.com/" target="_blank" title="鋰電池">鋰電池的工作環境有特別的要求，不能過充不能過放，不能過溫，不能過流充放電，如果有就會產生爆炸，燃燒等現像，電池還會壞，且還會引起火災等嚴重社會問題。鋰電池保護板的功能主要是對充電型電池的電芯進行保護，維持電池充放電過程中的安全穩定，對整個鋰電池電路系統性能起著重要的作用。

　　鋰電池加保護板是因?yàn)殇囯姵氐奶匦詻Q定的。鋰電池有它的安全放電充電和過流限制。加保護板就是為了在用鋰電池的時候這些數值不超過安全范圍。鋰電池在充電和放電過程中都是有限度要求的，拿著名的磷酸鐵鋰電池為例：充電一般不能超過3.9V，放電不能低于2V。否則會因?yàn)檫^(guò)充或者過放而導致電池?fù)p壞，而且這種傷害有時不可恢復。

　　通常鋰電池加了保護板之后就會使電池的電壓控制在這個電壓之內，起到保護鋰電池的作用。鋰電池保護板實現電池組各單體電池的均充，有效地改善了串聯充電方式下的充電效果。同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態，保護并延長電池使用壽命。欠壓保護使每一單節電池在放電使用時避免電池因過放電而損壞。

　　鋰電池保護板，就是控制鋰電池在正常的工作條件內加以保護，鋰電池過充可以以3.9-4.3v,過放保護可以設在2.3-2.6V，過流可以按電芯要求做，溫度也可以控制?？梢?jiàn)，鋰電池保護板，就是讓鋰電池在正常的環境內工作，不至于讓鋰電池產品危險的必要條件。

　　到目前為止，還沒有出現公開宣稱不使用保護板的鋰電池廠家。一般鋰電池都有保護板，保護板的運用也是為了電池的安全問題。但不同類型的電池保護板的作用也不一樣。
